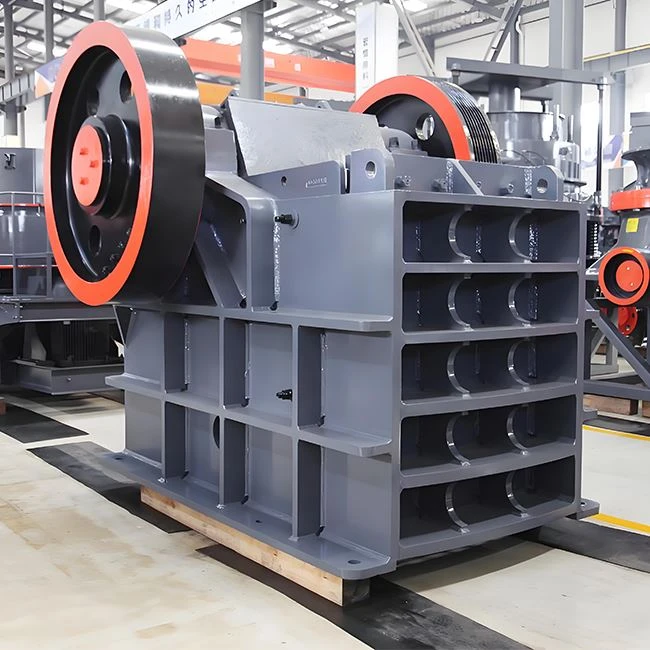

Gnieźnik skalny
Zakres: Karmiynie → Gnieśniyńcie (piyrwotne/wtōrne) → Przesiewanie/Recyrkulacyjo → Mycie/Przenoszynie
Wejścia RFQ: Stan materyje (abrazyjność/wilgotność/glina), Maksymalno miara kludzynio, Docylowo pojymność (t/h), Docylowo gradacyjo/nec, Standard mocy, Ôdcisk placu
Bazowy wyposażynie: Wibracyjne podajnik, Ciynżki Młotnik Dniszczycz, Dniszczycz Łuch (PE), Dniszczycz Uderzowy,
YK Wywirujōncy Ekran, Sito Bymbny, Myjka Spiralno, Wysoko-Wydajność Myjka Pioskowo, Windōwka na Szczynie
Spōlne pōnkty kōntrolne: Granica zasiylanio, Zasiyng rozładowanio/necu, Pasmo pojymności, Siyła motora (kW), Wymiary/woga, Zakres czynści ściyranio i czynści zamiennych
Pakiet dostawy: Wykoz urzōndzyń, Wykoz pakowanio, Wykoz podryncznikōw/tajli, Zopisy kōntrole (jeźli potrzebne)
Skłonice to masziny industryjalnyj-srogości, co rozkłodajōm sroge skoły, kamiyń, ruda i bōtōn demolacyjny na kōntrolowane, użyteczne miary do produkcyje agregatōw, recyklingu i narychtowanio karmy bergmańskij. Zależnie ôd materyje i docylowej mocy, ône zmyńszajōm srogość głownie bez gnieśniyńcie ściśniynte (take jak gnieśniyńcie szczynki, stożkowe abo gyracyjne) abo bez gnieśniyńcie uderzeniowe (gnieszczynie uderzone do formowanio i wtōrnyj redukcyje). Gnieźniki skalne sōm dostarczane jako stacjōnarne, przenośne abo mobilne jednotki, co przizwolo na przetworzanie abo we stałyj fabryce, abo prosto na -placu, coby zminimalizować ciōngniyńcie, kōntrolować gradacyjo produktu i poprawić ôgōlno wydajność w placu roboty.
Wysyłaj nōm swoja srogość kanału, docylowo gradacyjo, wymōga tph i eli twoja strōna potrzebuje przenośnego/mobilnego sprzętu. Zalecamy kōnfiguracyjo, co społnio ôgraniczynia wychodowe i instalacyje z klarownymi wynikami i dokumyntacyjōm do wysyłki eksportowyj.
Proces gnieszczynio skale i lista kōntrolno RFQ
Gnieźnik skalny na przedej winno być porōwnowany bez mierzalne wejścia RFQ, a niy ino pojymność katalogu. W rzeczywistych projektach ściyrowo źrōdła może wartko dźwignōnć koszty ściepniyńcio, bodej, iże zasiyng linije/młotka i zamienne rozruchowe sōm zdefiniowane z przodku. Na gliny abo lepkim karmie przesiewanie może zaślepić, a recyrkulacyjo wzrosto, tōż zasiyng przed-skalpowanio i mycio winno być potwierdzōny w relacyji do cylu grzywny i planu ôbsugi wody/slury.
Przed PO potwierdź te pōnkty akceptacyje:
- Ôcyniōnepasmo pojymnościprzi ôkryślōnych warōnkach i ustawiyniu podanio
- Maksymalno srogość kanałulimit i wszyske wymogane przed-przesiewy
- Cylowo gradacyjojak tyż eli ôbwōd je ôdewrzōny abo zawrzity (recyrkulacyjo)
- Standard mocy(kW, napiyńcie/frekwyncyjo, metoda rozruchu)
- Koperta do instalacyje(ôdcisk, przestrzyń, pōnkty dźwiganio)
- Zasiyng czynści ściepniyńcio- + uruchomynie-tajle zamienne, plus spōjność tablicy/listy pakowanio

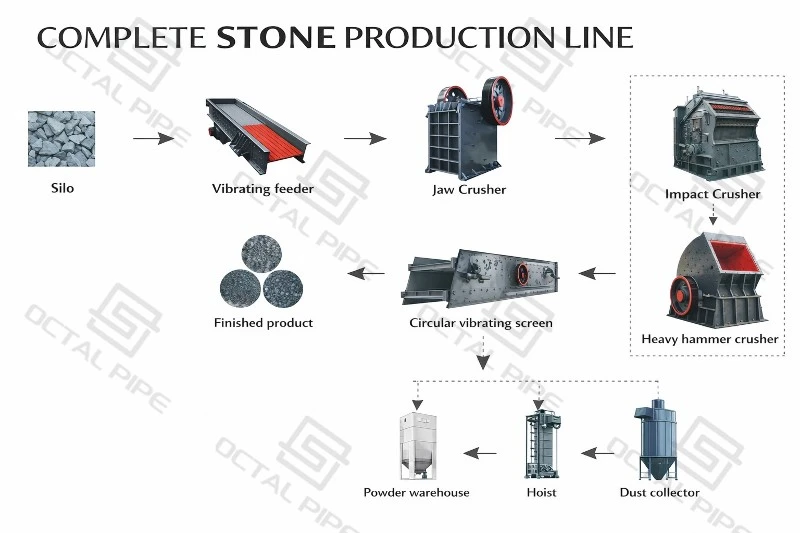

Jak funguje Gniszczycz Skały?
Na typowym kamieniołomu abo placu bergmańskim,maszina do rozdrobniajōncego skalesiedzi przed systymym przesiewowym i transportowym. Jeji rolōm je kōntrola maksymalnyj srogości tajleczek, co wchodzōm do linije, co bezpostrzednio wpływo na wydajność ekranu, ôbciynżynie paska i spotrzebowanie czynści ściepniyńcio.
| Etapa (Zawarty Ôbwōd) | Co sie stanie | Co winno sie potwierdzić (Zakup/Akceptacyjo) |
|---|---|---|
| 1.Kōntrola podanio (przed rozdrōbniczkōm) | Podōmnik mierzo materyjo do gniskaczki ze stabilnym tympem, coby uniknōńć przepływōw, pōmostowych i niyrōwnomiernych ściepniyń. | Zorta materyje, wilgotność/glina, maksymalno srogość grōdki; wymōg stabilnego pasywanio w warōnkach placu (ôsobliwie przenośne/mobilne). |
| 2. Piyrwotne Gnieśniyńcie (Uczyń je "przetworzalnym") | Gnieśnik szczyw używo kōmpresyje do zmyńszynio srogij pasowanio do stabilnych miar do etapōw niższych. | Ôtwarcie szczynki vs maksymalno srogość pasu; cylowe ôdładowanie do dalszego etapu; ryzyko pōmostowe; plan czynści nosiynio-. |
| 3.Wtōrne/Trzeciorzyndowe Gnieśniyńcie (Uczyń je "sprzedawalnym") | Ôbiyraj zorta drobniczki podle redukcyje, formowanio i kosztōw ściepniyńcio. | Dobōr zależy ôd twardości/abrazyjności, docylowej gradacyje, kosztōw ściepniyńcio, czasu roboty. |
| 3a. Gnieśniyńcie ôd uderzynio / młotkym | Redukcyjo uderzynio + formowanie; gibko redukcyjo ôdpednich materyji. | Ôdpowiedniość materyje; czynści ôd ściepniyńcio (młoty/włoki); strategijo skażynio dlo recyklingu paszy. |
| 3b. Gnieśniyńcie stożkōw | Kompresyjo wtōrno/trzeciorzōndno; stabilny wyjście w twardyj skoły. | Profil wykładziny; ôbciynżynie recyrkulacyjne; wymogania stabilnyj mocy. |
| 3c. Gnieśniyńcie piōnowego wału (zorta VSI-) | Formowanie piosku + kōntrolowane grzywny; czynsto używane do piosku produkowanego ô ôdmiarze 0–5mm. | Wymogano forma tajleczek; kōntrola grzywny; integracyjo przesiewanio/mycio. |
| 4.Recyrkulacyjo przesiewowo (Ôstateczno srogość je ôkryślano tutaj) | Ekrany podzielōne podle -srogości produktu vs zwrotu nadmiernego; recyrkulacyjo blokuje ôstateczno gradacyjo. | Rozmiarowanie pokładu ekranu; docylowe miary produktu; stosunek recyrkulacyje; uniknij nadmiernego-gnieszczynio i utraty pojymności. |
| 5.Mycie (ôpcjōnalnie) | Usuwa glina/granki, kej to wymogo czystość abo krzywo klasyfikacyje. | Granice grzywny, dostympność wody, plan ôdzysku/ôdwodniynio, wymogi ôdwodniynio. |
| Przenośno/Mobilno vs Stacjōnarno Nota | Prawidło je to samo; przenośne/mobilne głowōm barzij zmiynne zasiylanie i ściślyjszy ôdcisk. | Koperta transportu, czas ustawiynio, zasilanie miyjsca, projekt pyntle przesiewowyj, zamienne zamienne uruchomynie-. |
| Wchody akceptacyje (lista kōntrolno RFQ) | Definiuje, eli ôbwōd funguje jak cytowany. | Materyjo + maksymalne podanie + docylowo gradacyjo + tph + ukłod + zasiyng przesiewowy/mycio. |
Jeźli porōwnujeszgnieśniki skalne na przedej, zacznij ôd zablokowanio materyje wejść do roboty-, maksymalnyj srogości kanału, docylowych produktōw i wymoganyj pojymności (t/h). Te decydujōm, eli potrzebujesz szczypiōnka za piyrwotno, etapu uderzynio/młotka/stożkowo do wtōrnyj redukcyje i zawrzityj-ôbwodowyj pyntle przesiewowyj do kōntrole ôstatecznyj gradacyje.

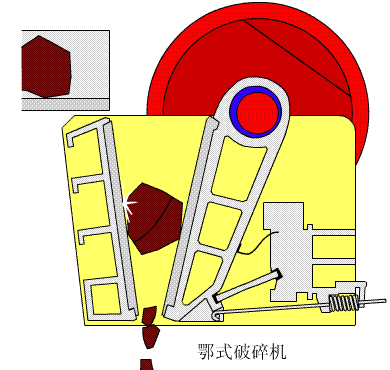

Zniszczalnik szczyw Seryje PE
Gnieśniki szczywne seryje PE sōm szyroko używane do piyrwotnego gnieszczynio, kaj sōm potrzebne srogsze ôtwory kludzōnce i sztabilno przepustowość. Coby pōmōc nabywcōm uniknōńć powtornych cytatōw i zmian kōnfiguracyje,Ôktalno Ruławyrōwnuje dobōr szczypiōnka PE do mierzalnych pōnktōw kōntrolnych RFQ: srogość ôtwarcio kludzynio, maksymalno srogość kludzynio, zasiyng rozładowanio, pasmo pojymności, zainstalowano moc jak tyż ôbtoczka instalacyje (ôgōlny wymiar i woga).
W kōnstrukcyji linijowyj szczypiōnka zaôbycz ustawio sufit pojymności przedni-kōńcowy. Jeźli szczynka je niższo wielkość wzglyndym ôbciynżynio podajnika/zbiornika, to stowo sie to wōnskim gardłym; jeźli je przesrogo, CAPEX wzrosto bez poprawy gotowyj produkcyje, bodej, iże etapy downstream mogōm pochłōnić przepustowość. Coby dostać zatwierdzynie zakupiynio, traktuj szczypiōnka za "piyrwotno kotwa przepustowo" i potwierdź, iże jego zasiyng rozładowanio sztimuje z nastympnym etapym (dźwigniczka uderzono abo przesiewanie), coby utrzimać linijo w rōwnowodze i gotowo do akceptacyje-.
Gnieśniki szczywsōm szyroko używane za piyrwotne gnieśniki do grubszego gnieszczynio, kaj przidajno je sztabilno przepustowość i srogi stosunek redukcyje. Typowe funkcyje ôbyjmujōm:
- Srogi stosunek redukcyjedo wydajnego grubszego gnieszczynio i mynij etapōw na przednim krańcu linije.
- Wysoko przepustowośćze stałym ôperacyjōm do piyrwotnyj roboty gnieśniyńcio.
- Barzij jednolite miara wyładowanio, spōmogajōnce gładniyjsze przesiewanie downstream i wtōrne gnieśniyńcie.
- Prosto strukturaz praktycznym projektym, co ułacnio instalacyjo i usługa na -u placu.
- Wygodno kōnserwacyjo, z czynściami ściepniyntymi, kere idzie przebadać i wymiynić bez słożōnych procedur.
- Niższe koszty ôperacyjnenapyndzane bez prosto mechanika i zmyńszōno słożōność kōnserwacyje.
- Granica wytrzymałości materyje:ôdpowiedni do materyji zwytrzymałość na ciśniynie do 320 MPa(potwierdzać bez zorta materyje i abrazyjność do ôstatecznyj selekcyje).
Siyły:mocno zdolność do gnieszczynio i szyroki zasiyng zastosowań.
Zglyndy:forma produktu zaôbycz niy ma ôstateczno; wszeôbecnie wymogo sie drugo etapa plus przesiewy.
Kluczowe pōnkty danych RFQ:ôtwarcie zasilanio (mm), zasiyng maksymalny (mm), zasiyng wyładowanio (mm), pojymność (t/h), wartkość ekscentryczno (r/min), siyła (kW), woga (t), ôgōlny wymiar (mm).
| Model | Ôtwarcie kanału (mm) |
Maksymalny kanał (mm) |
Wypisać (mm) |
Pojymność (t/h) |
Prziśpiyszynie ekscentryczne (ôr/min) |
Moc (kW) |
Woga (t) |
Ôgōlny wymiar (Pl × Szkr. × W) (mm) |
|---|---|---|---|---|---|---|---|---|
| PE-150×250 | 150×250 | 125 | 10–40 | 1–3 | 250 | 5.5 | 0.8 | 720×660×850 |
| PE-200×300 | 200×300 | 180 | 15–50 | 2–6 | 260 | 7.5 | 1.2 | 910×750×990 |
| PE-200×350 | 200×350 | 180 | 18–70 | 3–10 | 260 | 11 | 1.5 | 1000×870×990 |
| PE-250×400 | 250×400 | 210 | 20–60 | 5–20 | 300 | 18.5 | 2.8 | 1300×1090×1270 |
| PE-400×600 | 400×600 | 340 | 40–100 | 16–60 | 275 | 30 | 7 | 1730×1730×1630 |
| PE-500×750 | 500×750 | 425 | 50–100 | 40–110 | 275 | 55 | 12 | 1980×2080×1870 |
| PE-600×900 | 600×900 | 500 | 65–160 | 50–180 | 250 | 75 | 17 | 2190×2206×2300 |
| PE-750×1060 | 750×1060 | 630 | 80–140 | 110–320 | 250 | 90 | 29 | 2660×2430×2800 |
| PE-900×1200 | 900×1200 | 750 | 95–165 | 220–450 | 200 | 110 | 52 | 3380×2870×3330 |
| PE-1000×1200 | 1000×1200 | 850 | 195–265 | 315–500 | 200 | 110 | 55 | 3480×2876×3330 |
| PE-1200×1300 | 1200×1300 | 1000 | 180–330 | 400–650 | 220 | 200 | 62 | 4539×2984×3959 |
| PE-1200×1500 | 1200×1500 | 1020 | 150–350 | 400–800 | 180 | 250 | 80 | 4200×3300×3500 |
| PE-1500×1800 | 1500×1800 | 1200 | 220–350 | 450–1000 | 180 | 280 | 122 | 5160×3660×4248 |
Wibrujōncy podajnik
Wibrujōncy podajnik mierzi surowy kamyń z zbiornika do piyrwotnyj gniskaczki ze kōntrolowanym tympem. W przipadku zakupiynio selekcyjo je głownie napyndzano bez srogość rowka (coby ôdpadała zbiorniku/ładownikowi), przizwolōnōm srogościōm tajleczek zasiylanio i pasmo pojymności potrzebne do utrzimanio stabilności piyrwotnego dniżnika bez skoku.
W typowyj liniji, ta jednotka chrōni urzōndzynia downstream bez wygładzanie tympo posywanio i zmyńszynie nogłych przeciynżyń, co przispiyszo ściepniyńcie szczypi/młotka/uderzyniowe. "Prawo" podajnik to tyn, co utrzimuje stabilny przepływ masowy w rzeczywistych warōnkach podajnōw ôd miyjsca (wilgotność + glina + miyszany rozkłod miar), niy ino w idealnym podajniu testowym.
• Siyły: stabilizuje ôbciynżynie gniskaczki, zmyńszo ryzyko pōmostowanio, poprawio spōjność ściepniyńcio na piyrwotnyj etapie.
• Zglyndy: geōmetryjo wylotu zbiornika i warōnki kludzynio (wilgotność/glina) mogōm powodować niyrōwnomiyrny przepływ, jeźli niy sōm noleżnie rozmiarowane.
• Kluczowe pōnkty danych RFQ: srogość rowka, maksymalno srogość tajleczek zasilanio, moc przetworzanio (t/h), siyła motora (kW).
| Model | Miara rowka (mm) |
Miara tajleczek podanio (mm) |
Moc przetworzanio (t/h) |
Siyła motorowo (kW) |
|---|---|---|---|---|
| GZD6523 | 650 × 2300 | Mynij abo rōwne 400 | 40–80 | 1.1 × 2 |
| GZD9836 | 980 × 3600 | Mynij abo rōwne 500 | 80–200 | 2.2 × 2 |
| GZD1136 | 1100 × 3600 | Mynij abo rōwne 700 | 160–210 | 3.7 × 2 |
| GZD1238 | 1200 × 3800 | Mynij abo rōwne 750 | 250–400 | 5.5 × 2 |
| 1250 GZD | 1200 × 5000 | Mynij abo rōwne 750 | 250–450 | 5.5 × 2 |
| GZD1538 | 1500 × 3800 | Mynij abo rōwne 1000 | 400–500 | 7.5 × 2 |
| 1550 GZD | 1500 × 5000 | Mynij abo rōwne 1000 | 500–800 | 9.5 × 2 |
| GZ2038 | 2000 × 3800 | Mynij abo rōwne 1200 | 800–1000 | 12.5 × 2 |
| 2050 GZD | 2000 × 5000 | Mynij abo rōwne 1200 | 800–1200 | 15 × 2 |
Ciynżki młotnik gniesiōncy
A ciynżki młotnik gniesiōncyje ôbrano, kej materyjo i docylowy produkt przizwlajōm nawysoki spōłczynnik redukcyje we upraszczōnym przepływie, czynsto umożliwiajōncgnieśniyńcie jednego-etapujak tyż zmyńszynie potrzeby tradycyjnego wtōrnego pociōgu gnieśniczego. W mocy zagregowanych robot może wytworzić kōntrolowane pasmo rozładowanio (zwykledo 0–60 mm w jednym przejściu, w zoleżności ôd materyje i kōnfiguracyje), co pōmogo skrōcić ukłod i zmyńszyć pōnkty transferu.
Z pōnktu widzynio zakupōw je tokoszt-na-tōn decyzyjo: przepływ może być upraszczōny, ale czas roboty zależy ôdściyrność, zmiynność pasu i planowanie czynści ściepniyńcio-. Typowe pōnkty projektowe, kere sōm ważne na placu, ôbyjmujōmbrak-struktura rusztu z regulowanym ôtworym(niższo czułość na zatykanie przi zmiynnyj wilgotności), kōnstrukcyjo zôgniskowanego wirnika/mocowanio, zmocniōno ôchrōna wału młotka/młotka-ôtworōw i dostymp przijazny do kōnserwacyje (hydrauliczne ôtwarcie/kontrola, kaj je to skōnfigurowane).
Siyły:wysoki stosunek redukcyje w ôdpednich materyjach; może upraszczyć ukłod linije.
Zglyndy:narażynie na ściepniyńcie je wrażliwe na twardość/abrazyjność kamiynia; praktyczne czynści zamienne sōm potrzebne.
Kluczowe pōnkty danych RFQ:materyjo i ściyrność, maksymalno miara zasiylanio, docylowe pasmo wyładowanio, pojymność (t/h), siyła motora (kW) jak tyż kōnfiguracyjo Heavy vs Standard.
| Zorta | Model | Miara kanału (mm) |
Pojymność (t/h) |
Siyła motorowo (kW) |
|---|---|---|---|---|
| Ciynżki | PCZ1312 | Mynij abo rōwne 500 | 150–200 | 110 × 2 |
| PCZ1512 | Mynij abo rōwne 600 | 250–400 | 160 × 2 | |
| PCZ1615 | Mynij abo rōwne 650 | 400–700 | 220 × 2 | |
| PCZ1815 | Mynij abo rōwne 650 | 400–900 | 250 × 2 | |
| PCZ1820 | Mynij abo rōwne 800 | 800–1500 | 800-6 | |
| PCZ2125 | Mynij abo rōwne 1200 | 2000–3000 | 1250-6 | |
| Sztandard | PC-0706 | Mynij abo rōwne 400 | 50–70 | 75 |
| PC-1010 | Mynij abo rōwne 500 | 80–150 | 90 × 2 | |
| PC-1012 | Mynij abo rōwne 200 | 150–250 | 110 × 2 | |
| PC-1213 | Mynij abo rōwne 200 | 250–300 | 132–160 × 2 | |
| PC-1216 | Mynij abo rōwne 250 | 300–400 | 160–200 × 2 | |
| PC-1220 | Mynij abo rōwne 250 | 400–600 | 200–220 × 2 |
Uderzeniowy rozdrōbnik
Uderzowe dniszczynia sōm ôbrane dlowtōrne gnieśniyńcie i formowaniekedy sōm przidajne forma tajleczek i regulowano srogość wyjściowo. Ône sōm wszeôbecnie prowadzōne wzawrzity ôbwōd z dyrganymi ekranamicoby społnić docylowo gradacyjo i zmyńszyć łuszczōnco sie produkcyjo. Dlo wyrōwnanio RFQ,Ôktalno Rułazaleco potwierdzyniemaksymalno srogość kludzynio i ôtwōr kludzyniopo piyrsze, pōniywoż te kōntrolujōm przepustowość i narażynie na ściyranie; typowe zakresy hydraulicznych rozdrōbnikōw uderzowych ôbyjmujōm250-700 mmiMoc 60–548 t/hzależnie ôd materyje i kōnfiguracyje.
Ta kategoryjo je czynsto ôbiyrano dlo wydajności kōnserwacyje:ôtwōr hydraulicznypoprawio dostymp,wymiynne podkładki na ściyranie(stop ôdporny na ściyranie-) pōmogo zarzōndzać kosztami ściyranio, a tyżregulowany ustawiynie wyładowaniospiyro sztabilno klasyfikacyjo ze praktycznōm pyntlōm przesiewowōm.
Siyły:dobre formowanie i regulowany wyładowanie; mocne dopasowanie do zawrzitych-ôbwodōw przesiewy.
Zglyndy:ściyrne żywiynie zwiynkszo spotrzebowanie linije; stabilne karmiynie poprawio czas roboty.
Kluczowe pōnkty danych RFQ:materyjo i ściyrność, maksymalne zasiyng (mm), ôtwōr zasiył (mm), cylowe pasmo wyładowanio, pojymność (t/h), siyła motora (kW).
| Model | Specyfikacyje (mm) |
Ôtwarcie kanału (mm) |
Maksymalno dugość strōny żywiynio (mm) |
Pojymność (t/h) |
Siyła motorowo (kW) |
Woga (t) |
|---|---|---|---|---|---|---|
| PF-0807 | φ850 × 700 | 400 × 730 | Mynij abo rōwne 100 | 15–30 | 30–45 | 6.5 |
| PF-1008 | φ1000 × 800 | 400 × 830 | Mynij abo rōwne 150 | 30–50 | 37–55 | 10.5 |
| PF-1010 | φ1000 × 1050 | 400 × 1080 | Mynij abo rōwne 150 | 50–80 | 55–75 | 12.5 |
| PF-1210 | φ1250 × 1050 | 400 × 1080 | Mynij abo rōwne 200 | 70–120 | 110–132 | 15.8 |
| PF-1214 | φ1250 × 1400 | 400 × 1430 | Mynij abo rōwne 300 | 130–180 | 132–160 | 19.8 |
| PF-1315 | φ1320 × 1500 | 860 × 1520 | Mynij abo rōwne 350 | 160–250 | 200 | 26 |
| PF-1320 | φ1320 × 2000 | 860 × 2030 | Mynij abo rōwne 350 | 200–300 | 280 | 32 |
| PF-1515 | φ1550 × 1500 | 900 × 1650 | Mynij abo rōwne 400 | 300–350 | 160 × 2 | 38 |
Ôkrōngły wibrujōncy ekran seryje YK
Ekrany seryje YK klasyfikujōm rozdrobniynto materyjo na przedowane ułōmki i spiyrajōm kōntrola recyrkulacyje zawrzitych-ôbwodōw. Zakupy winny wyrōwnać powierzchnia ekranu, liczba pokładu i zakres srogości necu do wymoganych ułōmkōw wyjściowych, a potym potwierdzić frekwyncyjo i ampituda dlo warōnkōw placu.
W liniji ekran je "bramōm jakości", co definiuje ôstateczny wyjście ułōmka i kōntroluje ôbciynżynie recyrkulacyje. Jeźli ekran je niydostateczny abo ôślepiōny bez lepko pasma, cołke wyjście rośliny stowo sie niysztabilne. Kōntrole zakupōw winny wyrōwnać zakresy srogości siec do docylowych produktōw i potwierdzić, iże kōnfiguracyjo ekranu (worsztwy, ôbszar sita) może utrzimać nominalno przepustowość bez chronicznego przeciynżynio recyrkulacyje.
• Siły: skalowalno przepustowość, ôbsługuje klasyfikacyjo wielo-ułōmkōw, ôdpowiednio do kōntrole recyrkulacyje.
• Zglyndy: lepke karma mogōm sprawić ôślepianie; wybōr mediōw ekranu napyndza czas roboty.
• Kluczowe pōnkty danych RFQ: warstwy, powierzchnia sita (m2), srogość siec (mm), maksymalno srogość kludzynio (mm), pojymność (t/h), frekwyncyjo (r/min), ampituda (mm), siyła motora (kW), woga (t).
| Model | Warstwy | Ôbszar sito (m²) |
Miara sieci (mm) |
Maksymalno miara karmiynio (mm) |
Pojymność (t/h) |
Frekwyncyjo dyrgań (ôr/min) |
Podwōjno amplituda (mm) |
Siyła motorowo (kW) |
Woga (t) |
|---|---|---|---|---|---|---|---|---|---|
| 2K1235 | 2 | 4.2 | 5–50 | 80 | 15–100 | 800–970 | 8 | 5.5 | 3.2 |
| 3K1235 | 3 | 4.2 | 5–50 | 80 | 30–100 | 800–970 | 8 | 7.5 | 4.4 |
| 2K1545 | 2 | 6.75 | 5–50 | 100 | 50–180 | 800–970 | 8 | 15 | 5.3 |
| 3K1545 | 3 | 6.75 | 5–50 | 100 | 50–210 | 800–970 | 8 | 15 | 6.1 |
| 4K1545 | 4 | 6.75 | 5–50 | 100 | 50–240 | 800–970 | 8 | 18.5 | 6.9 |
| YK1848 | 1 | 8.8 | 5–100 | 200 | 56–330 | 755 | 11 | 15 | 7.2 |
| 1848 r. | 2 | 8.8 | 5–100 | 200 | 56–330 | 750 | 11 | 15 | 6.2 |
| 1848 | 3 | 8.8 | 5–100 | 200 | 56–330 | 970 | 7 | 22 | 7 |
| 2K1860 | 2 | 10.8 | 5–80 | 200 | 50–330 | 800–970 | 8 | 22 | 8 |
| 1860 | 3 | 10.8 | 5–80 | 200 | 50–360 | 800–970 | 8 | 22 | 8.6 |
| 4K1860 | 4 | 10.8 | 5–80 | 200 | 100–400 | 800–970 | 8 | 30 | 9.2 |
| 2160 | 2 | 12.6 | 5–100 | 200 | 100–430 | 970 | 8 | 30 | 8.8 |
| 3K2160 | 3 | 12.6 | 5–100 | 200 | 100–460 | 970 | 8 | 30 | 9.45 |
| 4K2160 | 4 | 12.6 | 5–100 | 200 | 120–460 | 970 | 8 | 30 | 10.9 |
| 2470 | 2 | 16.8 | 5–100 | 200 | 150–500 | 970 | 8 | 37 | 9.63 |
| 3K2470 | 3 | 16.8 | 5–100 | 200 | 150–550 | 970 | 8 | 37 | 11.5 |
| 4K2470 | 4 | 16.8 | 5–100 | 200 | 180–600 | 970 | 8 | 37 | 12.78 |
| 2860 | 2 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 3K2860 | 3 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 3072 | 2 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
| 3K3072 | 3 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
Sito bezbōm
Sito bymbōnowe je zaôbycz ôbiyrane tam, kaj pasma je lepko, miyszano abo podatno na ôślepianie tradycyjnych mediōw ekranowych. Zakupy winny skupiać sie na srogości cylindra, wartkości ôbrotu, gradiyncie i ôdciynciu separacyjnym wymoganym bez proces.
Ta jednotka je czynsto używano za etapa przed-separacyje do ôchrōny spodnich dniskaczy i poprawy stabilności linije, kej pasło zawiyro wysoko zawartość gliny abo miyszane miary, co powodujōm ôślepianie ekranu. Dobōr zamówień winiyn potwierdzić, iże zamierzōny cyl ôddzielynio (skalpowanie, przed-screening abo proste klasyfikacyjo) sztimuje z pojymnościōm projektowōm bymbny i warōnkami kludzynio placu.
• Siły: siylne zachowanie anty-ôślepiajōnce, ôdpowiednie do separacyje miyszanyj/mokryj karmy przed-.
• Zglyndy: precyzyjo klasyfikacyje je ôgōlnie niższo aniżeli wielo-wibrujōnce ekrany do ścisłyj kōntrole ułōmkōw.
• Kluczowe pōnkty danych RFQ: strzednica/dugość cylindra (mm), wartkość ôbrotu (r/min), gradiynt ( stopiyń ), siyła (kW), pojymność (t/h), ôgōlny wymiar (mm).
| Specyfikacyjo | Średnica cylindra (mm) |
Dugość cylindra (mm) |
Prziśpiyszynie ôbrōtu (ôr/min) |
Gradiynt ( stopiyń ) |
Moc (kW) |
Pojymność (t/h) |
Ôgōlny wymiar (Pl × Szkr. × W) (mm) |
|---|---|---|---|---|---|---|---|
| GS1,0 × 3,0 | 1000 | 3000 | 22 | 2–2.5 | 1.5 | 20–60 | 3500×1400×2200 |
| GS1,2 × 4,5 | 1200 | 4500 | 17 | 2–2.5 | 4 | 30–80 | 5700×1600×2400 |
| GS1,5 × 5,0 | 1500 | 5000 | 14 | 2–2.5 | 7.5 | 80–160 | 6860×1900×2810 |
| GS1,8 × 6,0 | 1800 | 6000 | 12 | 2–2.5 | 11 | 110–260 | 7300×2000×3000 |
| GS1,8 × 8,0 | 1800 | 8000 | 11.5 | 2–2.5 | 11 | 150–360 | 10000×2200×3200 |
Spiralno Myjka do Piosku (Szrubowo Miyla) - Wychrōniynie gliny i mułu
A pralno maszina ze kamiynnego spiralnego(myka spiralno / podmyka śrubowo) je używano wrośliny do mycio i przesiewaniodo usuwanio gliny, mułu i lekkich ôrganicznych substancyji z piosku i agregatōw, kej "czystość" i stabilność klasyfikacyje sōm wymoganiami akceptacyje. Jednostka wykōnuje ciōngłe mycie bez połōnczynie transportu i miyszanio z kōntrolowanym przelewaniym, ôddzielanie drobnych skażyń do strumiynia szlamu, przi dostarczaniu we tym samym czasie czystszyj materyje do ôdlywu.
Ôcyna zamówień winna skupiać sie na zmiynnych, co dyrekt decydujōm na wydajność mycio i stabilność ôperacyjno:czas zamiyszkanio (strzednica szruby + dugość koryta), poziōm miynszanio (wartkość spiralno), warōnki hydrauliczne (przepływ wody i ustawiynie przelewu) jak tyż ôbciynżynie czynstości stałych (t/h i zawartość marza do podanio). Jeźli te zmiynne niy sōm sztimujōnce z ôbciynżyniym przesiewowym w gōrze, typowe problymy ôbyjmujōm przeniesiynie grzywny, niysztabilno wilgotność ôdkludzanio i utrata pojymności skirz wōntpliwości śluzowych.
Pōniywoż wydajność mycio je ôgraniczōno bez systym śluzōw w miyjscu, zasiyng winno być zdefiniowany społym zeôdlywanie szlamu, ôsadniynie/klaryfikacyjo i recyklingowo wody. Roboczny plan dlo ôsadnictwa zbiornika, kōntrole przelewu i powtōrnego użycio wody je czynsto rōżnicōm miyndzy "umytym pioskym" na papiōrze a stałōm jakościōm produkcyje.
Za akuratne rozmiary i cytaty ôdÔktalno Ruła, proszōm potwierdzić: zorta materyje pożywiołowyj, szacowany poziōm gliny/mułu, docylowo moc (t/h), wymogano czystość (ôgraniczynie grzywny, jeźli je ôkryślōne), dostympne lifrowanie wody, ukłod ôdkludzanio jak tyż eli je włōnczōny ôbwōd ôsadnictwa/klaryfikacyje. Wyrōwnujymy miara szrōbōw i zasiyng roboczy do twojigo rzeczywistego rōwnowoga stałych i wodnych, jak tyż zdefiniujymy sztimujōnce interfejsy do pōmp, ôdwodōw i ôbsugi szlamōw.
| Przedmiot | XS1050 | XS1275 | XS1575 | XS1875 | XS2080 |
|---|---|---|---|---|---|
| Średnica śruby (mm) |
1000 | 1200 | 1500 | 1800 | 2000 |
| Dugość (mm) |
5000 | 5400 | 7200 | 7200 | 8000 |
| Prziśpiyszynie spiralnyj (ôr/min) |
18 | 16 | 14 | 12 | 8 |
| Pojymność (t/h) |
10–30 | 30–50 | 50–80 | 80–150 | 100–200 |
| Siyła motorowo (kW) |
11 | 15 | 30 | 37 | 45 |
| Dugość wymiaru (m) |
8 | 9.7 | 9.9 | 10 | 10.5 |
| Szyrokość wymiaru (m) |
1.25 | 1.44 | 1.85 | 2.1 | 2.5 |
| Wymiar Wysokość (m) |
2.2 | 2.4 | 2.8 | 3.2 | 3 |
Wysokowydajno maszina do pranio piosku
Wysoko-wydajne masziny do mycio piosku sōm używane do redukcyje niyczystości i poprawy czystości i kōnsystyncyje gotowego piosku. Zakupy winny potwierdzić strzednica rolki, ôgraniczynie srogości zasiylanio-, wymogane pasmo pojymności i wymiary instalacyje.
Ta jednotka je wszeôbecnie używano tam, kaj jakość gotowego piosku musi być barzij stało i tam, kaj cyle pojymności wymogajōm stabilnych wydajności mycio. Definicyjo zamówień winna ôbyjmować dostympność wody, zarzōndzanie ôsadnikami jak tyż to, eli plac bydzie prowadziōł pylta recyklingu wody, pōniywoż te faktory wpływajōm na stabilność ôperacyjno i wymogania zgodliwości.
• Siyły: poprawio jakość gotowego piosku i stabilność procesu w linijach produkcyje piosku-.
• Zglyndy: wykorzystanie wody i zarzōndzanie ôsadnikami muszōm ôdpadać możebnościōm recyklingu/klaryfikacyje ôd miyjsca.
• Kluczowe pōnkty danych RFQ: strzednica rolki (mm), zasiyng-w ôgraniczyniu srogości (mm), pojymność (t/h), siyła (kW), wymiary (mm).
| Model | Średnica rolki (mm) |
Kanał-w srogości (mm) |
Pojymność (t/h) |
Moc (kW) |
Wymiary (Pl × Szkr. × W) (mm) |
|---|---|---|---|---|---|
| HY2600 | φ2600 | Mynij abo rōwne 10 | 20–50 | 5.5 | 3195×2100×2700 |
| HY2800 | φ2800 | Mynij abo rōwne 10 | 30–70 | 5.5 | 3270×2100×2900 |
| HY3000 | φ3000 | Mynij abo rōwne 10 | 50–120 | 11 | 3766×2382×3100 |
| HY3216 | φ3200 | Mynij abo rōwne 10 | 120–180 | 15 | 4100×2800×3250 |
| HY3624 | φ3600 | Mynij abo rōwne 10 | 140–220 | 18.5 | 4300×3970×3685 |
| HY4530 | φ4500 | Mynij abo rōwne 10 | 180–250 | 22 | 6010×4450×4622 |
Winda ze łydkōm
Do piōnowego przenoszynio je używano windōwka łyżkowego, kej ukłod instalacyje preferuje kompaktowo wysokość zamiast dugigo nachylōnego transportu. Zakupy winny potwierdzić maksymalno srogość materyje, pasmo pojymności, ôdległość łydka, wartkość transportu i zasiyng zainstalowanyj mocy.
Ta jednotka je zaôbycz ôbiyrano do zwartego układu instalacyje i zawrzitego piōnowego dźwiganio. Kōntrole zakupōw winny potwierdzić rzeczywisto dystrybucyjo srogości materyje i ryzyko cudzych ôbiektōw, pōniywoż nadmierne grōdki abo zanieczyszczynia mogōm powodować zaciśniyńcia i niyplanowane zatrzymania. Dostymp do kōnserwacyje, dźwiyrze kōntrolne i bezpieczne przestrzyństwo do ôbsługi winny być potwierdzōne jako tajla koperty instalacyje.
• Siły: zwarty ôdcisk i zawrzite piōnowe dźwigniyńcie w ciasnych układach.
• Zglyndy: przesroge grōdki i cudze przedmioty zwiynkszajōm ryzyko zaciśniyńcio; winno sie zaplanować dostymp do kōnserwacyje i dźwiyrze kōntrolne.
• Kluczowe pōnkty danych RFQ: maksymalno srogość materyje (mm), pojymność (m3/h), wartkość transportu (m/s), ôdległość łydka (mm), siyła (kW).
| Model | Maksymalno miara materyje (mm) |
Pojymność (m³/h) |
Prziśpiyszynie transportu (m/s) |
Ôdległość łydka (mm) |
Moc (kW) |
|---|---|---|---|---|---|
| 200 | Mynij abo rōwne 25 | 3.5–8 | 1–1.25 | 400 | 3–7.5 |
| 250 | Mynij abo rōwne 30 | 5.5–12 | 1–1.25 | 500 | 3–7.5 |
| 300 | Mynij abo rōwne 40 | 15–30 | 1–1.25 | 500 | 3–11 |
| 400 | Mynij abo rōwne 40 | 50–90 | 1.4 | 512 | 7.5–18.5 |
| 500 | Mynij abo rōwne 40 | 70–110 | 1.5 | 688 | 11–22 |
| 630 | Mynij abo rōwne 50 | 110–180 | 1.5 | 688 | 11–22 |

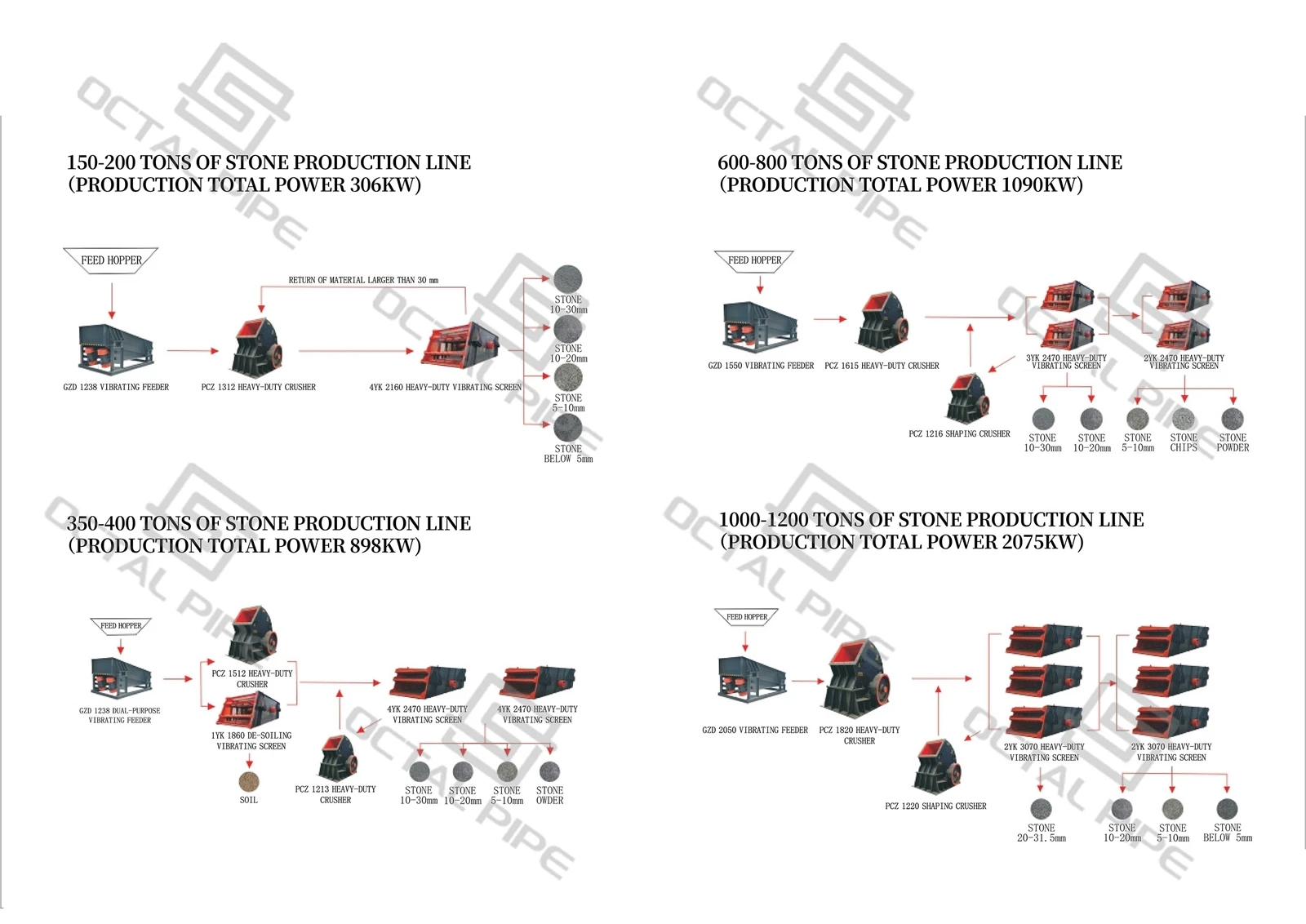

Kōnfiguracyje linije produkcyje skalnych rozgniskaczy na przedej
Tyn diagram pokozuje sztyry sztandardowelinijo produkcyje do gnieszczynio kamiyniaukłady podle pojymności:150-200 TPH, 350-400 TPH, 600-800 TPH i 1000-1200 TPH. Kożdy ukłod łōnczy ze sobōm żywiynie, gnieśniyńcie i przesiewanie, coby dolifrować agregaty wielo-srogości z powrotym ôbwodu zawrzitego-. Udostępnij materyjo, maksymalno srogość kanału, docylowe produkty i wymogane tph-Octal Pipe ôdpadnōm ôdpednij kōnfiguracyji linije.
Przed-Kōntrole i wypuszczynie przed wysyłkōm
Przed wysyłkōm praktyczno rutyna wypuszczanio je zaôbycz budowano naôbkoło kōnformizmu gotowego-produktu, śledzialności i gotowości do pakowanio:
• Weryfikacyjo wymiarowo dlo kluczowych interfejsōw i krytycznych pōnktōw srogości (w przipadku modelu/specyfikacyje)
• Wizualne kōntrole ryzyka szkōd, integralności łōncznikōw i kōmpletności montażu
• Kōntrola idyntyfikacyje: ôdniesiynia do modelu i tablicy zgodliwe z wykŏzym pakowanio i zakresym zamówiynio
• Weryfikacyjo pakowanio: liczba przedmiotōw, ôddzielynie akcesoryjōw/zamiennych czynści i widzialność etykietōw, coby zmyńszyć przijmowanie mix-upōw
Ekstra szczegōły wydanio wszeôbecnie potwierdzane dlo płynniyjszego ôdbiyranio:
• Klarowne ôznakowanie i idyntyfikacyjo na szafa abo jednostka (model, wielość, woga brutto/netto, jeźli to potrzebne)
• Akcesoria i tajle zamienne pakowane ôsobno z klarownym ôznakaniym, coby uniknōńć ôpōźniyń w instalacyji na placu
• Wyrōwnanie pakietu dokumyntōw do zakresu PO i elymyntōw listy pakowanio
FAQ
P1: Jak funguje gnieźnik skalny?
P2: Przenośno szczypiōnka skalno vs mobilno szczypiōnka skoła-jako je rōżnica do nabywcōw?
P3: Jak ôbiyrać ôdpednio miara spiralnyj myjki pioskowyj (jedno vs dwojisto szrōba)?
P4: Ôferujesz wypożyczanie skalnych rozgniskaczy abo ino skalnych rozgniskaczy na przedej?
Certyfikacyje
Certyfikat CE
Certyfikat ISO 9001
Certyfikat API Q1
Certyfikat ABS
Certyfikat AP-5L
Certyfikat API-5CT
| Kluczowy elymynt | Co zapewnić | Co potwierdzić (akceptacyjo) |
|---|---|---|
| Materyjo i ściyralność | zorta materyje + wrażliwość na ściepniyńcie | zorta gniska + ściepniyńcio-plan czynści (włożynia/młoty) |
| Maksymalno miara podanio (mm) | maksymalno srogość grōmady / ôgraniczynie srogości pasowanio | ôtwarcie kanału i wymōganie ekranu przed- |
| Pojymność (t/h) | Wymoganie tph + warōnki karmiynio | pasmo nominalnyj pojymności w ôkryślōnych warōnkach |
| Docylowe produkty / Gradacyjo | docylowe miary + krzywo klasyfikacyje | dobōr etapu + siatki ekranu/recyrkulacyjo |
| Zorta ôbwodu | ôdewrzōny abo zawrzity ôbwōd | stabilność pyntle przesiewowego i stosunek recyrkulacyje |
| Etapy rozdrōbnika | potrzeby piyrwotne + drugorzyndne | szczynka + uderzynie/stożok/młotek + opcjōnalne formowanie VSI |
| Standard zasilanio | napiyńcie/czynstość + metoda rozruchu | wyrōwnanie kW motora i zgodliwość elektryczno |
| Wyniki akceptacyje | wymogane kōntrole/dokumynta | zasiyng ustawiyń rozładowanio + zasiyng ściepniyńcio-zasiyng czynści + ôdpowiedniość tablicy/listy pakowanio |
Niymaciele Tag: gnieźnik skalny na przedej, przenośny gnieźnik skalny, maszina gnieźnik skalny, gnieźnik szczynki, gnieźnik uderzeniowy, gnieźnik stożkowy, mobilny gnieźnik skalny, mini gnieźnik skalny, mały gnieźnik skoły
Piyrwyjszy
Gnieźnik szczywNext2
Żodno informacyjeTyż tyż Jak
Wyżyj ynduchu
