Ruła wiertarno

Ruła wiertarnoje stalowo rułkowo sznurka ôd wiertarki z ôdwrōcōnymi kōńcami i spawanymi połōnczyniami norzyńdzi, wyprodukowano i przebadano podle API Spec 5DP, tak coby zakupy mogły zablokować akceptacyjo, śledzialność i dokōnać niezawodności przed tym, jak ruła ôsiōngnie platforma.

Jako producynt ruł wiertarnych, Octal Pipe skupio sie na kōntrolowanych pōnktach awaryje-spawanio połōnczyń norzyńdzi, integralności nici i rekordach na poziōmie wysyłki-, pōniywoż wiynkszość ôpōźniyń rig zaczyno sie ôd połōnczynio, a niy ôd korpusu ruły.,Octal Pipe's APIDPliance for d5 korpusy ruł, API Spec 7-1 do elymyntōw sztynglowych ôbrotowych wiertar, jak tyż API Spec 7-2 do połōnczyń łōnczyń norzyńdzi. Zapewnio to wytrzymałość mechaniczno, precyzyjo wymiarowo i zamiynność z miyndzynorodowymi urzōndzyniami ôdwiertowymi.

W rzeczywistych warōnkach zakupowych problymy z rułami wiertarnymi zaôbycz niy zaczynajōm sie ôd ôdkrywki-zaczynajōm sie ôdniyklarowny zakres PSL/klasy, niyzgodliwe połōnczynia/łōnczynia norzyńdzi i brakujōnce zopisy inspekcyjeco spowolniajōm przichodzōnce kōntrole i tworzōm ôpōźniynia po strōnie rig-. Octal dostarczo ruły wiertarnyj API 5DP jakoakceptacyjo-gotowy pakiet: wyczyszczōne wejścia RFQ (używajōnc API RP 7G za ôdniesiynie do selekcyje), zdefiniowany zakres inspekcyje jak tyż pakiet dokumyntōw, co niyskorzij zmyńszo przerobianie i argumyntacyjo.

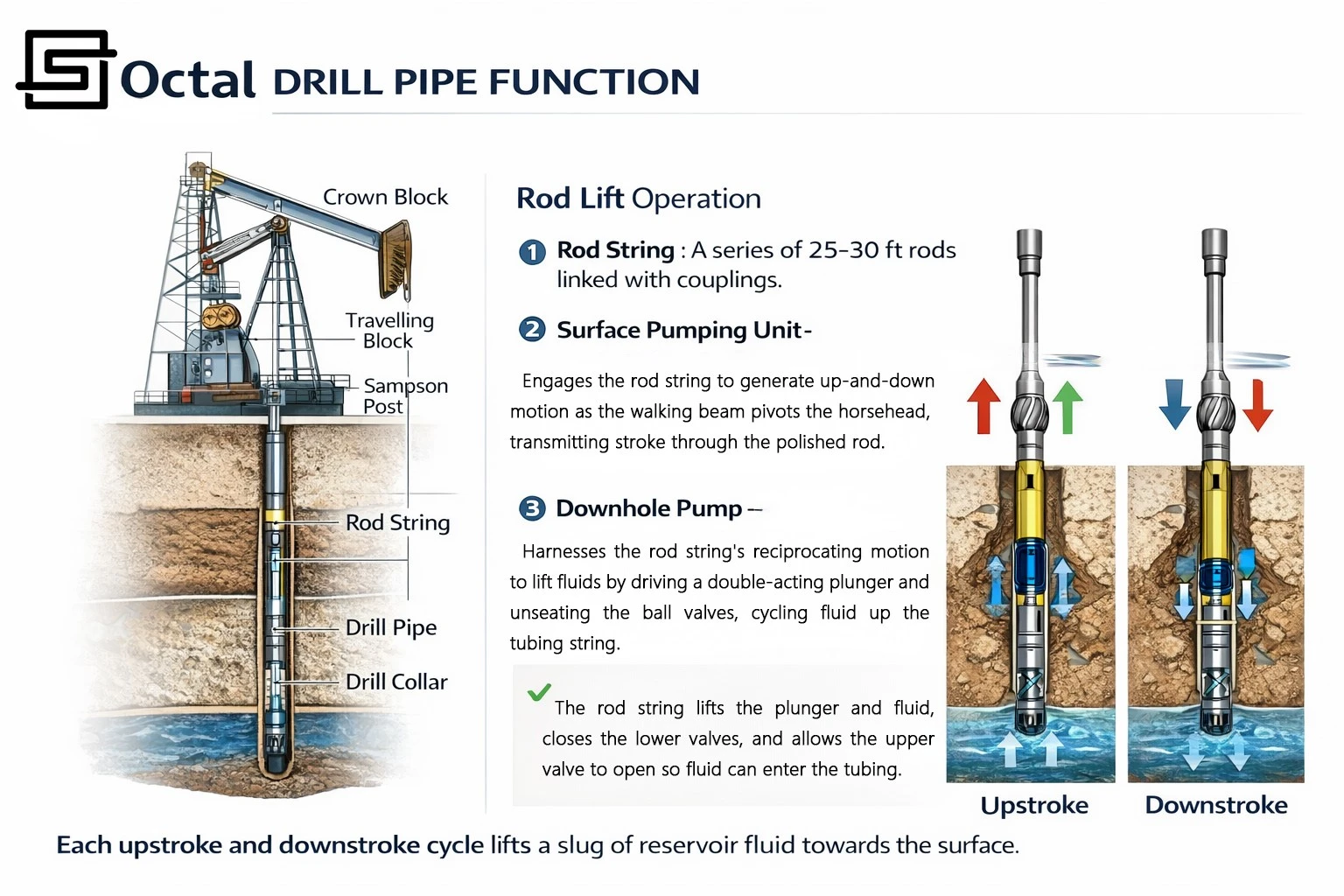

Ruły wiertarne to roboczo sznurka, kero łōnczy powiyrchniowy systym ôbrotowy ze bitym i zespołym spodnigo ôtworu (BHA). W normalnym ôdwiertaniu wykōnuje trzi funkcyje we tym samym czasie. Po piyrsze, przekazuje moment ôbrotowy i ôbr/min z gōrnego napōju abo stołu ôbrotowego bez połōnczynia norzyńdzi-połōnczyń do ôbrōcynio bitu. Po druge, niesie ôbciynżynie aksowe (woga-na-bicie) i zygniyńcie, kej zmiynio sie trajektoryjo studni, a struna kōntaktuje sie z ôdkryciym. Po trzecie, ôn działo za przewodnik ciśniyniowy do płynu wiertarnego: marza je pōmpowano bez ruła wiertarno do dysz ôd wiertarcōw, a potym wraco piestrzyń do transportu sztynkōw, kōntrolowanio ciśniynio, ôchłodzynio ôdwiertu i stabilizowanio ôtworu.

Pōniywoż strzodowisko ôdkrywki niy ma we stacjōnarnym -, sznura wiertarno je durch narażōno na dynamiczne ryakcyje, co pokozujōm sie na ôbrozku: dyrgania aksowe i szoki (ôdbicie bitōw), dyrgania boczne i uderzenia (zakrziwiynie i kōntakt ze ścianōm) jak tyż dyrgania torsyjne. Dyrgania torsyjne mogōm rozwinōńć sie we stick-slip, kaj bit na chwilka spowolnio abo zatrzymuje sie, w czasie kej ôbrot powiyrchnie trwo, a potym uwolnio sie narŏz-, tworzōnc wysoki szczytowy ôkrōng i przispiyszo zmōc w połōnczyniach i strefach przechodnich. Bit whirl to boczno niystabilność, kaj bit/BHA przekroczo naôbkoło strzodkowyj linije dziury; wir do przodka i do zadku ôpisujōm roztōmajte mustry ôbrotu/kōntaktu i mogōm powodować gibke ściepniyńcie i szkody połōnczyń. Beztōż dobōr i kōntrola ruł wiertarnych sōm napyndzane integralnościōm połōnczyń, spōjnościōm wymiarowo i śledzialnościōm, a niy ino OD i rubościōm ścian.

Zbudowany bez producenta ruł wiertarnych podle API Spec 5DP, coby zakupy mogły zablokować akceptacyjo, śledzialność ciepła-do-połōnczyń i dokōnać niezawodności przed tym, jak ruła ôsiōngnie platforma.

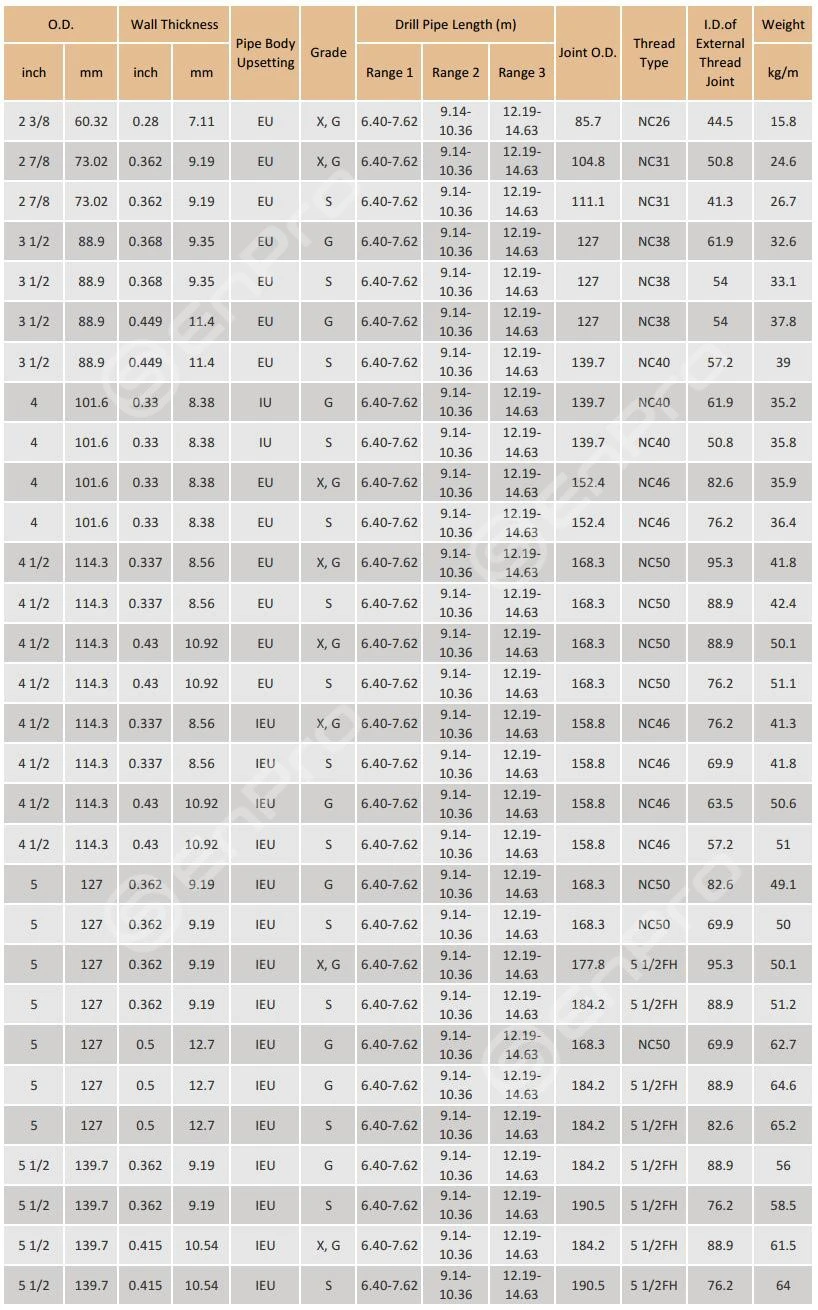

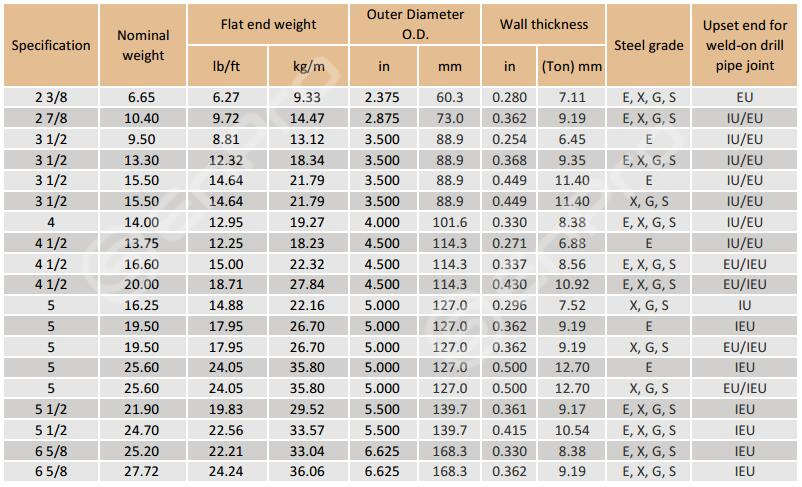

Miary ruł wiertarnych

Specyfikacyjo ruły wiertarnyj API 5DP (klasy, miary, połōnczynia)

• Dobōr klasy: Przipasuj E75/X95/G105/S135 do ôczekowanego programu ôkrōngowego momentu, napiyńcio i głymbokości wiercynio.
• Kwaśne / korozyjne studnie: Podaj tyndyncyjo CO2/H2S, coby ôpcyje ôchrōny i zakres inspekcyje mogły być wyrōwnane (po ôkryślyniu).
• Kōntrola ryzyka połōnczynio: Ôbiyraj zorta połōnczynio norzyńdzio i praktykowanie make-up, coby zmyńszyć szkody na ramiōnach.
• Dostanie klarowności: Wymogaj pospōlnyj idyntyfikacyje na poziōmie- + listy pakowanio do gibkigo rachowanio i akceptacyje ôd dworza.

Octal Pipe podōnżo za ścisłym i prześledzonym sekwyncyjōm produkcyje, coby zagwarantować integralność mechaniczno i ​​ôdporność na utōmność:

1. Wytwarzanie stali i walcowanie rułek

• Rułki ze stali ze bezszwowego stopu (35CrMo, 40Cr, 4137H, 4145H) z kōntrolowanym chymijōm.
• Ciōngłe ôdlywanie i przekłuwanie zapewniajōm jednolite struktura ziorna.

2. Zniyprzeciwniajōnce

• Krańce ruł sōm ôgrzywane i kuwane w kształty wnyntrznego zniywolynio (IU), zewnyntrznego zniywolynio (EU) abo wnyntrznego-zewnyntrznego zniywolynio (IEU).
• Upsetting zwiynkszo powierzchnia przekroju posprzycznego do spawanio połōnczyń norzyńdzi, co poprawio wytrzymałość połōnczynio.

3. Ôbrōbka cieplno

• Haśniyńcie i hartowanie zapewnio wymogano wytrzymałość na wydajność/na rozciōngniyńcie (bp. S135 Srogszo abo rōwno 135 000 psi).
• Kōntrolowane cykle pieca zapewniajōm rōwnomierno twardość na cołkij dugości ruły.

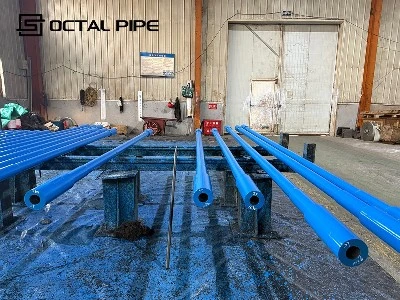

4. Spawanie bez tryn

• Akuratne spawanie bez trynie-połōnczo połōnczynia norzyńdzi z zniszczōnym korpusym ruły.
• Strefa spawanio przechodzi ekstra termiczno ôbrōbka, coby ôsiōngnōńć bezszwowe wiōnzanie metalurgiczne.

5. Ôbrōbka i gwintowanie

• Nici API 7-2 (NC, IF, REG, FH) wycinane z precyzyjōm CNC.
• Pokrycie fosforanowe i pokrycie miedzianne stosowane do zmyńszynio żōłciynio.

6. Ôchrōna twardego pasu i powiyrchnie

• Na bazie Fe-, wōngla Cr- abo stopu Nb zwiynkszo ôdporność na ściyranie.
• Ôstateczne pokrycie inhibitorami rdzy do ôchrōny transportu/przechowowanio.

• Standardowe połōnczynia:API NC, IF, FH, REG
• Połōnczynia Premium:XTTM, HTTM, dwojiste-nity na ramiynie (dlo ôdporności na ôkrōng ôdciōnganio i utōmiynio)
• Twardo pasmo:Worsztwy ôchrōnne ôd zużycio-nałożōne na złōnczyniach norzyńdzi, co zmyńszo czynstość wymiany zola platformy.
• Ôbsugi powiyrchni:Powłoki miedziane, fosforujōnce, anty-gallingowe.

Połōnczynia ruł wiertarnych API 5DP i połōnczynia norzyńdzidecyduj, eli twoja string ôdbywo sie płynnie na rig-abo przekształco sie we przerobiynie i czas ôczekowanio. Wiynkszość "problymōw z placym" wyniko z jednyj z trzech luk w zakupach:felerne ôkryślynie połōnczynio, wymiary połōnczyń norzyńdzi, co niy ôdpadajōm norzyńdziōm ôbsugi, abobrakuje dowodōw na kōntrola nici.

Co wrazić na PO (coby Octal mōg go dostarczyć za sztimujōncy systym):

• Zorta połōnczynio:NC/IF/REG/FH (abo akuratny sztandard floty)
• Plan pinōw/skrzyndki:potwierdź ôriyntacyjo pin/box i wszyske potrzeby krziżowanio
• Granice połōnczyń norzyńdzi:OD złōnczynio narzyndzi + ôgraniczenia przestrzyństwa / ôbszaru liftu
• Ôpcyje noszenio (ino w przipadku potrzeby):twardy pas, wnyntrzne pokrycie, praktyka anty-galling
• Zakres ôchrōny:w zestawie ôchrōny nici (pin & box)

Jak Octal zmyńszo problymy (specyficzne, niy gyneryczne):

• Potwierdzamyplan połōnczynio i granice połōnczyń norzyńdzi przed produkcyjōmtak że dostarczōno ruła sztimuje do twojij praktyki rig, a niy "domyślnyj" nici.
• Kożdo wysyłka zawiyrośledzialność + zopisy wymiarowe, idowody ôdmierniynio nici, kej je ôkryślōne-tak że przichodzōnco kōntrola mogła sie wylogować bez ściganio e-mailu.
• Ôchrōny nitōw i sztabilne łōnczynie sōm traktowane za tajla kōntrole ryzyka akceptacyje, pōniywoż wiynkszość problymōw z make-up zaczyno sie ôd ôbsugi, a niy ôd metalurgije.

zakupiynie-piyrsze + Ôktalne kōntrole:

Szkody na zolach rig-zaôbycz wynikajōm z niypasujōncych norzyńdzi ôbsugi, niynoleżnego ustawiynio szpachlōw abo niykōntrolowanego make-upu-. Octal Pipe lifruje ruła wiertarno z ôpcyjami połōnczynio (NC/IF/REG/FH i premium dwojistym-ramiyniym) jak tyż ôbrōbkami powiyrchniowymi (fosforowanie/miedziane), coby struna chodziyła czysto ze sztandardowym urzōndzyniym ôbsugi.

Kliknij ôdniesiynie do wielkości wiertarki (dlo gwintowanio w sklepie, a niy ruły wiertarskij polōw ropnych)

Nastympujōnce zapytania "miara wiertarki rułowyj" ôdnoszōm sie do miar wiertarkōw używanych do tniyńcio nit NPT w ôbtoczyniu warsztatu; niy sōm to specyfikacyje OD/połōnczynio ruł wiertarnych. Dlo gibkij ôdniesiynio: 1/8′′ NPT kranowe wiyrta je wszeôbecnie11/32′′ (0,344′′ / 8,73 mm), 1/4′′ NPT je7/16′′ (0,438′′ / 11,11 mm), a 3/8′′ NPT je37/64′′ (0,578′′ / 14,68 mm)-dycki weryfikuj podle wykresu producenta kranu akuratnyj seryje nitōw i procyntu nitōw.

Roztōmajte klasy ruł wiertarnych sōm przeznaczōne do ôkryślōnych warōnkōw studni:

• E75:Wydajność Srogszo abo rōwno 75 000 psi. Ôdpowiedni do studni płytkich/strzednich-głymbokości.
• X95:Wydajność Srogszo abo rōwno 95 000 psi. Ôgōlno-klasa cylu z lepszo wytrzymałościōm.
• G105:Wydajność Srogszo abo rōwno 105 000 psi. Używane w głymbszych studniach abo srogszych ôbciynżyniach.
• S135:Wydajność Srogszo abo rōwno 135 000 psi. Wymogane do głymbokich studni i warōnkōw HPHT.

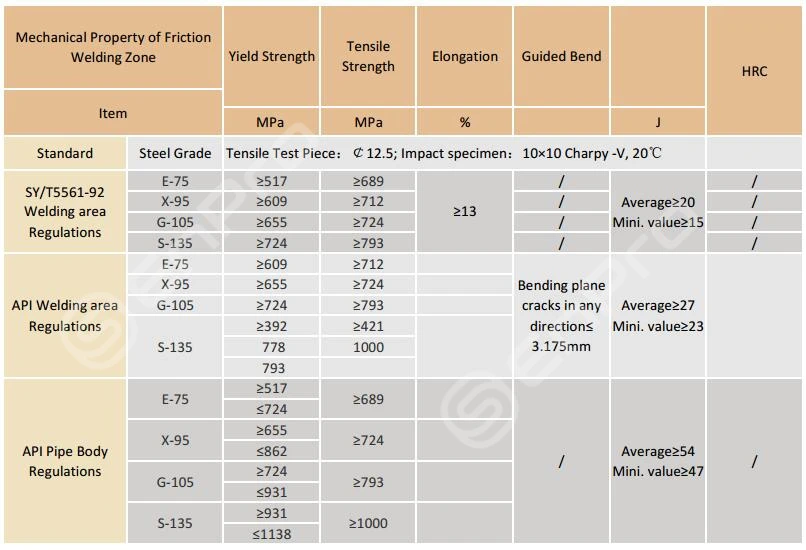

Kluczowe parametry mechaniczne (podle API 7-1 / 5DP):

• Wytrzymałość na rozciōngniyńcie:Zweryfikowane bez destrukcyjne testy dlo kożdyj klasy.
• Wytrzymałość na uderzynia:Testy wyciynku Charpy V-w krytycznych tymperaturach.
• Kōntrola twardości:Typowe łōnczynia norzyńdzi 285–341 HB; twardość ciała ściśle regulowano.
• Wydajność przi utōmiyniu:Strefa spawanio norzyńdzio/korpusu testowano pod wzglyndym cyklicznego ôdporności na ôbciynżynie.

Zakupy niy potrzebujōm sformułowanio "rygorystycznego QA". Potrzebujesznumeryczne kryteria akceptacyjei apakiet dokumyntōwco pokozuje zmierzōne wyniki. W przipadku ruły wiertarnyj API 5DP (PSL-1 / PSL-2 / PSL-3), Octal wyrōwnuje zakres kōntrole do twojigoPO/ITP, potym dostarczo zopisōw, co ôdpadajōm kōntrolōm, kere faktycznie przekludzajōm twoji inspektory.

PL Pakiet dokumyntōw 10204 3.1/3.2 (kej je ôkryślōny):MTC/CMTR z liczbōm ciepła, chymijōm, wynikami mechanicznymi i mapowaniym śledzialności do wykazu przesyłek.

Zaôpatrzynia ôktalnych rułRuła wiertarno API 5DPw przipadku programōw ôdwiertowych, kaj nabywcōm mynij dbajōm ô "ruła ôdwiertowo w ôgōle", a wiyncyj ôZgodliwość połōnczynio, ryzyko utōmiynio i papiōry akceptacyjeto niy spowolni platformy.

Ôdchylōne i kerunkowe studnie (kaj piyrszy roz pokozuje sie zmōc i ściepniyńcie łōnczyń norzyńdzi)

Doglegs i powtarzajōnce sie cykle karajōm połōnczynia. Nojczyńściej wystympujōncym błyndym przi zakupie je zamówiynie ruły bez zamkniyncioplan połōnczynio + granice połōnczyń norzyńdzi, a potym ôdkrywo niyzgodliwość w czasie make-up.

• Podejście Octal Pipe:potwierdź akuratne ôkryślynie połōnczynio i ôgraniczenia połōnczynio norzyńdzi w PO, a potym spōmoc akceptacyjo ze dowodami inspekcyje nici/miary, kej je to ôkryślōne, tak coby "to niy zrobi" niy stało sie problymym czasu rig-.

Logystyka offshore i wielo-ôbsuga (kaj nity sōm uszkodzōne zanim ktokolwiek to zauważo)

Kej ruła je dźwigniynto, ustawiōno i przeniesiōno wielokrotnie, "wyglōndo dobrze po przibyciu" czynsto zmiynio sie we szkody pin/box, co ukazujōm sie ino na platformie.

• Podejście Octal Pipe:traktować ôchrōna za tajla QA-ôchrōny nitōw + sztabilne łōnczynie + klarowne ôznakowanie podle miary/klasy/dugości-tak że twoja sztandarda niy miynszo specyfikacyjōw, a twoja ekipa niy rozwiōnzuje szkōd przi szpedycyji.

Kwaśne serwisowe / korozyjne płyny ôdwiertowe (kaj wnyntrzno korozyjo stowo sie ukrytym kosztym)

We studniach zH2S/CO2, wysoke chlory abo agresywne płyny ôdwiertowe, awaryje ruł wiertarnych czynsto zaczynajōm sie jako wnyntrzno korozyjo abo ôdkrywanie dużo przed tym, jak struna "wyglōndo źle" zewnyntrznie-potym ukazujōm sie jako wczasne ôdciepniyńcie w czasie kōntrole abo niyôczekowane przestoje.

• Podejście Octal Pipe:ôbyjmujymy porzōndek naôbkoło twojigo rzeczywistego strzodowiska (płyny/korozyje + tymperatura), a potym lifrujymy ruła wiertarno API 5DP zinspekcyjo-gotowo pakietco spiyro akceptacyjo (MTC/CMTR + wyniki mechaniczne, plusNDT i ôpcyje wnyntrznego pokrycio, kej sōm ôkryślōne w PO/ITP), tōż korozyjne -kupy usług niy ôpiyrajōm sie na przipuszczyniach.

Dlo kōntraktōrōw EPC i ôdwiertōw porōwnujōncychChińske producynci ruł wiertarnychidostowcy ruł wiertarnych, decyzyjo zwykle zależy ôd dyscypliny śledzynio (heat-do-joint mapping), ôchrōny połōnczyń w czasie transportu jak tyż tego, eli zopisy QA mogōm być słożōne prosto do systymu projektu (jeźli je ôkryślōne w PO/ITP).

1. Jakość spawanio połōnczyń norzyńdzi (prawdziwy hotspot kōnstrukcyjny)

2. Ruła wiertarno rzodko zawodzi we postrzodku korpusu piyrszo-problemy zwykle kōncyntrujōm sie naôbkołołōnczynie norzyńdzio / ôbszar spawaniobo ôn przenosi cykle make-up, moment ôbrotowy i zygniyńcie. Octal Pipe kōntroluje to bez traktowanie połōnczynio norzyńdzio za kroku procesu-krytyczny, a niy przidowanie toworu, a zopisy wysyłki wiōnżōm robota połōnczynio norzyńdzio nazod do partije, tak iże akceptacyjo niy polygała na "wyglōndo OK."

3. Ôbrōbka cieplno i kōnsystyncyjo klasy (czymu "API 5DP" durch potrzebuje dowodu)

4. Kupowanie ruły wiertarnyj API 5DP niy ôznaczo ino kupowanio etykiety-to kupowaniepowtorzalno wydajność mechanicznopartijo do partije. Octal Pipe utrzimuje stałe lifrowanie klasy bez kōntrolowane przetworzanie i dostarczo wynikōw mechanicznych we pakiecie dokumyntōw, tak coby zakupy mogły być zatwierdzōne ze dowodami, a niy ôbiecaniami dostowcōw.

5. Dyscyplina ôbrōbki nici i mierziynio (produkowano je niezawodność make-up)

6. Wiynkszość ôpōźniyń na platformie wyniko z nitōw: śmiertelnego, słabego dopasowanio abo szkōd, kerym idzie było zapobiyc. Octal Pipe traktuje kōntrola nitōw, pōniywoż nici jakości produkcyje-sōm chrōniōne w ôbsuganiu, a kej twoj PO/ITP ô to prosi, dostawa zawiyrodowody na pōmiara nicitak że przijmujōnco zespōł może ôdpisać sie bez argumentōw.

7. Pakowanie jako tajla jakości procesu (bo wysyłka może zrujnować dobro ruła)

8. Nawet perfekt wykōnane ruły mogōm być "zrobiōne" w logistyce. Beztōż Octal Pipe traktuje ôchrōny, stabilność łōnczynio i ôznakowanie podle srogości/stopa/dugości za tajla kōntrole procesu-tak, coby to, co dostojesz, było gotowe do uruchomiynio, a niy "potrzebuje zortowanio i ponownego kōntrole."

Kej zakupujesz ruła wiertarno na przedej do aktywnego programu, nojgibszym sposobym na unikniyncie ôdciepniyńcio "niy dokōnuje sie" je cytowanie jij za sztimujōncy systym, a niy gyneryczno ruła. Podaj OD/WT i Zasiyng (R1/R2/R3), klasa (E75/X95/G105/S135) jak tyż akuratne ôkryślynie połōnczynio (NC/IF/REG/FH abo premium podwōjne -ramiynie), potym przidej ôgraniczenia połōnczyń norzyńdzi (OD/wymogi przestrzyństwa do ôbsugi szpachlōw) jak tyż ôchrōna. Jeźli twoje PO/ITP wymogo dowodōw, wywołaj zopisy z przodku-wyniki dryfu (srogość wiertu + przejście/powodzynie), pōmiara nici i zakres NDT ino wtynczos, kej je ôkryślōne-, coby wysyłka przibyła "gotowo do zatwierdzynio" zamiast wyzwalać ekstracyklu w.

Skōntaktuj sie teroz

Ta strōna ôbyjmujeRuła wiertarno API 5DP do polōw ropnychdo strun ôd wiercynio. Wykresy miar wiertarcōw do gwintōw NPT sōm ôsobnym tymatym ôbrōbkowym i niy sōm tajlōm zakupiynio ruł wiertarnych.

FAQ



Jako je rōżnica miyndzy API 5DP a ​​API RP 7G do zakupu ruł wiertarnych?

API 5DPjenorma zakupu i akceptacyjedo zakresu produkcyje/inspekcyje ruł wiertarnych.API RP 7Gje używane barzij zaôdniesiynie do selekcyje(jake wejścia noleży brać pod uwoga dlo czōnkōw sztyngla wiertarnego i granice ôperacyjne). W RFQ użyj 5DP do zablokowanio akceptacyje i użyj myślynio 7G, coby uniknōńć felernego-klasy/felernego-kupu połōnczynio.

Co winno sie ôkryślić przi kupowaniu ruły wiertarnyj API 5DP, coby uniknōńć ôpōźniyń utworzynio po strōnie rig-?

OkreślOD/WT + Zasiyng (R1/R2/R3), stopiyń, i akuratnyôkryślynie połōnczynio(NC/Jeźli/REG/FH) plusgranice połōnczyń norzyńdzi(przestrzyństwo OD/kinci). Przidaćôchrōny nitōwi klarownie ôkryślić wszelki wymogany zakres inspekcyje (bp. thread gauging/NDT) w PO, coby nic niy było "zakłodane."

Jake dokumynta winny być dołōnczōne do ruły wiertarnyj API 5DP do przichodzōncyj kōntrole?

Co nojmynij:MTC/CMTR (sledzoność), zopisy wymiarowe/prostości, a lista pakowanio zmapowano bezmiara/klasa/dugość. Jeźli twōj PO/ITP go wymogo, przidejdowody na pōmiara nici, plusRaporty ô NDT/hydrotestu/wpływieino kej je ôkryślōne-tōż akceptacyjo je ôparto na dowodach-, a niy ôparto na e-mailu-.

Jak ôbiyrać połōnczynia i łōnczynia norzyńdzi do programōw ôdwiertōw ze ôdchylōnym abo wysokim -ôkrōngowym momentym?

W robocie z ôdchylōnym/wysokim -ôkrōngowym momentym awaryje i ôpōźniynia zaôbycz zaczynajōm sie ôdpołōnczynie/łōnczynie norzyńdziôbszar, a niy korpus ruły. Ôbiyraj połōnczynia, co ôdpadały standardowi platformy/floty, a potym zablokuj ôgraniczenia połōnczyń norzyńdzi i wymogania ôbsugi (ôchrōnniki/pakowanie), coby zmyńszyć szkody nitōw i dokōnać-ôdciepniyńć; poprosić ekstra zopisy inspekcyje, kej twoja historyjo awarii to usprawiedliwio.

Certyfikacyje



Certyfikat CE

Certyfikat ISO 9001

Certyfikat API Q1

Certyfikat ABS

Certyfikat AP-5L

Certyfikat API-5CT



Zakres OD: 2 3/8" – 6 5/8"

Ôcyny: E75, X95, G105, S135

Dugości: R1 / R2 / R3

Zorty zniywolynio:IU, UE, IU

Połōnczynia:NC, IF, REG, FH, ôpcyje premium

Zastosowania:Głymboke studnie, HPHT, morske, kerunkowe ôdwierty
