Instalacyjo anody

Cyl: Dugoterminowo kōntrola korozyje dlo morskich, podmorskich, barzołōw i zakopanych rułocugōw
Standardy: DNVGL{0}}RP{1}}F103, DNV{3}}RP{4}}B401, ISO 15589-2, NACE SP0169
Zorty anod: Ôfiarowe (stopy Zn, Al, Mg), ICCP (MMO, grafit, krzym -żelazo)
Metody instalacyje:Spawane abo prziwiōnzane bezpostrzednio na ruły,Wbudowane w betōnowyj powłoce wogowyj (CWC),Montowane na zaciśniyńciu abo siodle,Instalacyjo podwodno bez nurkowiec/ROV,Nasilane systymy sztynglōw ICCP z prostownikami
Przidatności techniczne: Ôdporność: 20–40 lot, Zoptymalizowano dystrybucyjo strumiynio, jednolite pokrycie CP, Bezpieczne do niybezpiecznych/morskich strzodowisk, Dowiedziōne wydajności w rułocugach podwodnych i barzołowych
Zastosowania: Morske rułocugi, dźwignie, ruły J-, przekroczynia rzyk, zakopane rułocugi

Wyżyj ynduchu

Produkt Wkludzynie

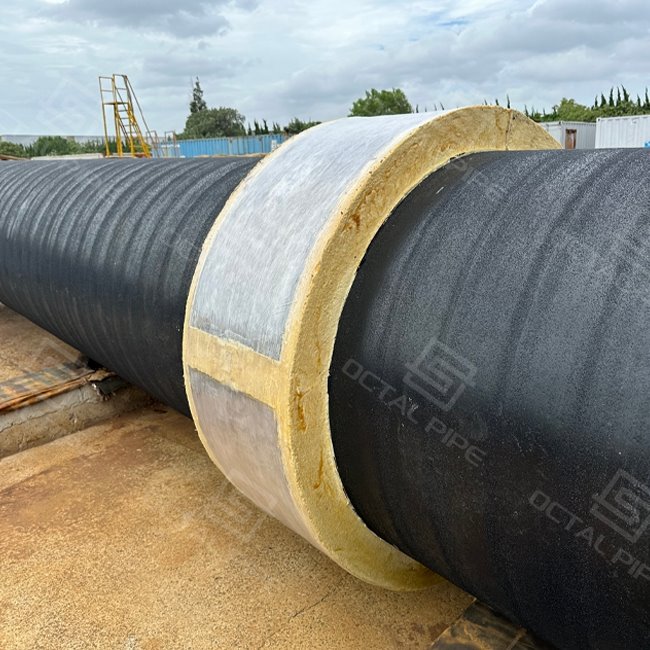

Znaczynie instalacyje anody CWC

Instalacyjo anodyje robota przimocowanio ôfiarowych anod do rułociōngu-bez spawanie, zaciśniyńcie/paśniyńcie abo ôsadzanie jejich we warstwie CWC-tak, coby anody piyrsze korodujōm, a stalowo ruła ôstała chrōniōno jako tajla systymu ôchrōny katodowyj (CP). W przipadku ruł pokrytych CWC, ôbyjmuje to tyż kōntrolapozycyjo anody, knif utrwalynio i ôchrōna kablatak że anody ôstowajōm elektrycznie efektywne bez uszkodzynio w czasie ôbsugi, ukłodanio abo spawanio w polu.
Zastosujōm sie dwa głōwne systymy:

Ôfiarowe anody (Zn, Al, Mg):Prosty, bez kōnserwacyje-, idealny do płytkich wōd i gleb.
Anody strumiyniowe wciśniynte (MMO, żelazo Si-):Zasilany bez prostowniki, regulowany, ôdpowiedni do rułocugōw głymbokowodnych i na sroge-ôdległości.

Octal Pipe projektuje i instaluje systymy anodowe blank podle norm DNVGL-RP{1}}F103, ISO 15589-2 i NACE, ôferując zoptymalizowane metody ôdstympōw, łōnczynio i instalacyje (spawane, zaciśniynte abo wbudowane CWC).

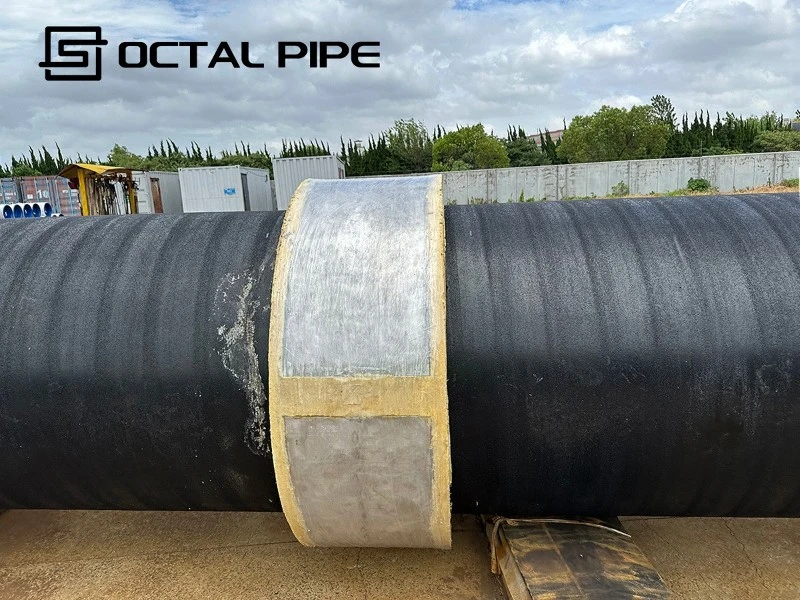

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Standardy instalacyje anody i wybōr zorty anody (zgodliwość z CP)

Element instalacyje anody	Co ôn ôbyjmuje	Typowy ôbiōr / nota	Standardy i poradniki ôdniesiynio
Zgodliwość z instalacyjōm anody	Podstawa projektowanio systymu CP do zatopiōnych/podziymnych rułocugōw; rōmy akceptacyje do instalacyje i ôddanio do użytku	Używane do wyrōwnowanio układu anody, metody prziłōnczynio i dokumyntōw ôbrotu dlo linijōw morskich/podmorskich/zakopanych	DNVGL{0}}RP{1}}F103(podwodny CP bez anody galwaniczne);DNV{0}}RP{1}}B401(praktyka podmorsko CP);ISO 15589-20.(CP do systymōw rułocugōw petrolejowych i gazu ziymskigo);SP0169 / SP0177(zewnyntrzno kōntrola korozyje do podziymnych/zatopiōnych ruł)
Zorta instalacyje anody: Ôfiarowo (galwaniczno)	Brak zewnyntrznyj władzy; materyjo anody koroduje, coby ôchrōnić ruła	Cynk / glin / magnezstopy; wszeôbecne do warōnkōw płytkich wod, barzołōw i glebowych, kaj preferuje sie prosto, rozproszōno ôchrōna	Zaôbycz stōsowane w ôparciu ô powyższo podstawa projektowo CP (specyfikacyjo projektu ôbiyro materyjo i ôdstymp)
Zorta instalacyje anody: ICCP	Zasilany CP z regulowanym wyjściym bez prostowniki	MMO / grafit / krzym-żelazoanody; czynsto używane do rułocugōw głymbokowodnych abo na sroge-ôdległości, kaj teroźny popyt i kōntrola sōm srogsze	Zaôbycz stōsowane w ôparciu ô powyższo podstawa projektowo CP (specyfikacyjo projektu definiuje wymogania mocy/kōntrole i mōnitorowanio)

Metody instalacyje ruł cWC

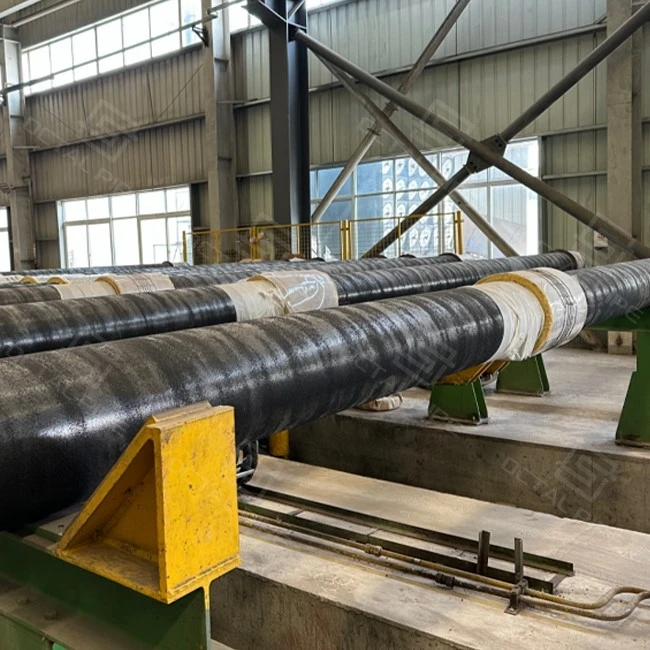

Anode Installation octal

Podle DNVGL-RP-F103, akuratno instalacyjo anod je krytyczno do zapewniynio jednolitego dystrybucyje strumiynia i dugoterminowyj efektywności. Octal Pipe ôferuje mocka rozwiōnzań instalacyjnych w zoleżności ôd projektu rułociōngu i strzodowiska:

1. Spawane prziłōnczynie (podłożki / bransoletki)

Kōntrola lokalizacyje:Anody sōm umiyszczōne tak, coby uniknōńć połōnczyń polowych, ôpor i ôbszarōw, co strzelajōm ze żōlkami, walcami abo kōntaktym napiyncia.

Dyscyplina naprawy spawanio + pokrycio:Przestrzyństwa spawanio sōm zdefiniowane, a potym pokrycie je naprawiane i uszczelniōne, coby zapobiyc "małym poparciu, srogij kōmōrce korozyjnyj."

Ôchrōna kabli:Routing je zabezpieczōny i ôchrōniōny, coby niy zaciśnioł sie w czasie ôbsugi i ôpuszczanio.

2. Montaż na zaciśniyńciu/pasku (zestaw instalacyje anody)

Klarowność zakresu zestawu:Typowy zestow instalacyje anody zawiyro zaciśniyńcie/korpus siodła, paski/łōnczniki, izolacyjne padki, kabel ciōngłości i materyje uszczelniajōnce-, coby wykōnawca niy improwizowoł na placu.

Jakość kōntaktu:Powiyrchnie dopasowanio sōm kōntrolowane, coby uniknōńć kōntaktu ô wysokim-ôporu, co przechodzi wizualnie, ale niyskorzij zawodzi elektrycznie.

Przeciw-luźniyńcio i ôbsuga transportu:Ôpaśniyńcie je ôkryślōne tak, coby przetrwało przewodzynie, dźwiganie i napiyńcie ukłodanio bez przesuniyńcio.

3. Założōny w CWC (dlo chrōniōnego CP na rule pokrytyj betōnowyj wogi)

Wkludzynie geōmetryje:Wnynk/pokrywka je kōntrolowano, coby anoda je chrōniōno przed uderzyniym i przeciōngniyńciym, przi czym je durch elektrycznie efektywno.

Wyjścia kabli i uszczelniynie:Pōnkty wyjściowe kabli sōm chrōniōne i uszczelniōne, coby niy stały sie pōnktami zaciśniyńcio abo ściyżkami wodnymi.

Przechody kōńcowe:Strefa CWC/anoda je skoordynowano ze ôdciyńciami spawanio, coby pokrycie połōnczyń polowych mogło być wykōnane czysto (podle ôkryślōnego).

Instalacyjo podwodno:

W przipadku rułocugōw podwodnych anody sōm instalowane na morzu bez rōncznikōw abo zdalnie ôbsuganych pojazdōw (ROV).

Do gwarancyje bezpiecznego i akuratnego umiyszczynio sōm używane specjalistyczne zaciski i systymy spawanio.

DNVGL-RP-F103 ôkryślo metody ôdstympu i prziłōnczynio, coby zapewnić rōwnomierne pokrycie CP.

Instalacyjo zasilanych anodowych sztynglōw (ICCP):

Szynki anodowe (MMO, na bazie tytanu-) sōm umiyszczane wzduż drōgi rułociōngu.

Połōnczōne ze transformatora-prostownikami na platformach lōndowych abo wiyrchnich.

Zapewnio regulowany strumyk, ôdpowiedni do rułocugōw głymbokowodnych ô wysokim zapotrzebowaniu na CP.

procedura instalacyje anody

Użyj tego zaprocedura instalacyje anodybazowo linijo i zaciśnij ja we swojim ITP, kaj to potrzebne:

Potwierdzynie roboty przed-:Potwierdź systym powłokowanio, budowa CWC- (jeźli to stosowne), plan ôdstympōw anod i strefy "no-go" w bliżu połōnczyń/ôpory polowych.

Ôznaczanie i przifasowanie-:Ôznacz lokalizacyje na rysōnku; weryfikować przestrzyń do ukłodanio urzōndzyń i pōnktōw ôbsugi.
Załōncznik:Instalować metodōm spawanōm abo ôbciōngym/pasym; bezpieczne przewodowanie kabli i ôdciśniyńcie.
Kōntrola ciōngłości:Przekludź kōntrole ciōngłości/ôporności elektrycznyj i zapisuj wynikikej je ôkryślōne w PO/ITP.
Uszczelniynie i naprawa:Naprawić/naprawić lokalne szkody na pokryciu, uszczelnić wyjścia kabli i ponownie -sprawdź naprawiōne przestrzyństwakej je ôkryślōne.
Zabudowano dokumyntacyjo-:Aktualizacyjo ID/lokalizacyje anod i zopisōw testowych do ôddanio do użytku i prziszłego mōnitorowanio CP.

Przidatności techniczne

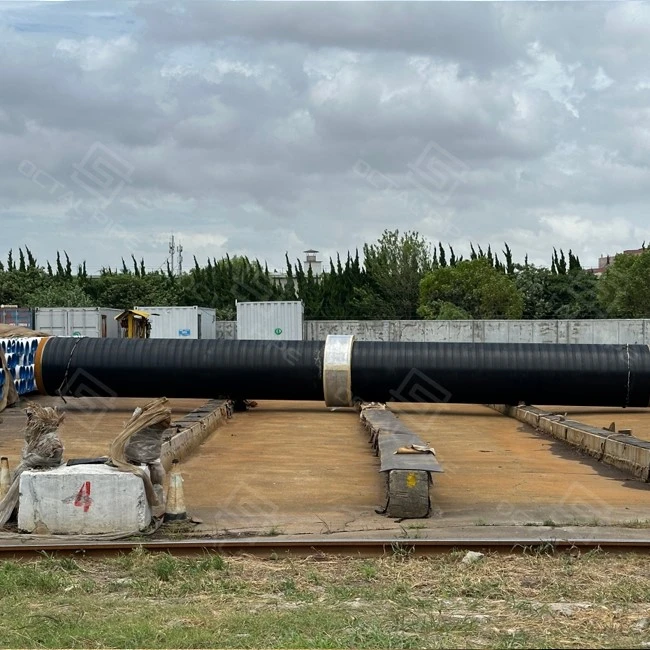

Anode Installation octal pipe

Rozwiōnzania instalacyje anody ôd Octal Pipe zapewniajōm silno kōntrola korozyje z mocōm korziści technicznych:

Przedugszōny ôkres ôbsługi:

Konstrukcyjo DNVGL-RP-F103 zapewnio ôdpednio woga anody, ôdstymp i pojymność, co przizwolo na 20-40 lot efektywno katodowo ôchrōna.

Zoptymalizowano dystrybucyjo prōmiyni:

Projekt inżynierski zapewnio jednolite polaryzacyjo powiyrchnie rułociōngu.

Zapobiygo lokalizowanyj niydoôchrōny abo nadmiernyj ôchrōnie, co ôbie mogōm powodować rozłōnczynie powłoki.

Bezpiyczyństwo w niybezpiecznych strzodowiskach:

Systymy ôfiarowe niy wymogajōm żodnyj energije, co eliminuje ryzyko iskry w polnych strefach.

Systymy ICCP sōm zaprojektowane z autōmatycznym mōnitorowaniym i kōntrolōm strumiynio, coby zapewnić bezpieczno robota.

Integracyjo z powłokami i CWC:

Robi w tandymie z powłokami FBE, 3LPE, 3LPP i CWC, zapewniajōnc tak stabilność korozyjno, jak i pływowość.

Zapewnio integralność pokrycio w tym samym czasie, kej uzupełnio CP redundancyjōm.

Przipasowalność:

Sacrificial CP – Prosty, niski -kōnserwacyjny, idealny do płytkich/zatopiōnych strzodowisk.

ICCP – Regulowany, ôdpowiedni do głymbokowodnych i rułocugōw eksportowych na sroge-ôdległości.

Dowiedziōne wyniki na morzu:

Stosowane w rułocugach podwodnych, dźwigniach i rułkach J-, społniajōnc marginy bezpiyczyństwa projektowego morskigo DNV.

Instalacyjo anody na rule pokrytyj CWC (ôchrōna przestrzyni, uszkodzyń i kabli)

NaRułociōng pokryty CWC, anodainstalacyjoniy je ino ô wyjściu prōmiyniowego CP. Praktyczne ryzyko je to, iże anody i kable stowajōm siepōnkty zaciśniyńcio/zderzyniow czasie ciōngniyńcio-in, dźwiganio dworza, kōntaktu na walcach i ôperacyji ukłodanio-tedy projekt płaci za reparacyje i re-kōntrole. Ta sekcyjo skupio sie na instalacyji anody na rułach w spōsōb, co ôstowo elektrycznie efektywny i kōnstruwalny bez ôbsuga CWC i spawanie terynowe.

Problym polu widziany na linijach CWC	Kōntrola instalacyje anody używano na rułach pokrytych CWC	Co nabywca może poprosić / plikować (kej je ôkryślōne)
Korpus anody trafio w walce/żōlki abo stowo sie pōnktym zaciśniyńcio w czasie ciōngniyńcio-in / ukłodanio	Definiuj "brak-stref kōntaktowych" i wymogany przestrzyń do napiynć/walcōw; wybierz drōga prziłōnczynio (spawano / zaciśniynto / wbudowano) podle metody ôbsugi	Rysunek układu bez strefach no-go; instrukcyjo ô metodzie prziłōnczynio; as-wykŏz lokalizacyje zbudowanych anod
Uszkodzynia kabli sprawiōne ciōngniyńciym, dźwigniyńciym szlangōw abo kōntaktym ruły-z -rułōm w czasie ułożanio	Trasowanie kablōw z ôdciōngniyńciym naciśniyńcio, chrōniōnymi przejściami i zawartymi wyjściami; unikaj ôdkrytych luźnych pył	Szczegōł przewodowanio kabli + metoda uszczelniynio; wizualno lista kōntrolno; reparacyjo/re-dziynnik testōw (jeźli je)
Betōnowe ranty rozpadły naôbkoło ôbszaru prziłōnczynio po transportie	Kōntroluj powiyrchnie kōntaktowe, unikaj ôbciynżanio siydzib anod na kruche ranty; ôkryśl pōnkty ôbsugi/prawidła ułożanio, coby strefy anodowe niy miały wpływu	Notatki ô ôbsuganiu/pakowaniu; fotografije dworza na zapytanie; Kryteria akceptacyje szkōd, jeźli sōm podane w PO/ITP
Uszkodzynia pokrycio w pōnktach kōntaktu spawanych pad / zaciśniyńcio tworzōm lokalne kōmōrki korozyjne	Zdefiniuj kroki przigotowanio powiyrchnie i naprawy pokrycio naôbkoło przestrzyństw prziłōnczynio; weryfikować naprawiōne przestrzyństwa (kej to potrzebne)	Rekord naprawy pokrycio; świyntowy test/re-kontrola zopisu (podle ôkryślōnego)
Niyciōngłość elektryczno ôdkryto pōźno (po wkludzyniu abo przed wkludzyniym do użytku)	Wymogać kōntrol ciōngłości/ôporu na uzgodniōnych etapach i uchwycać wyniki	Rekord testu ciōngłości/ôdporności: metoda + podstawa akceptacyje + wyniki (kej je ôkryślōne)

Prawidła ôdstympu i układu anod (Uniknij kōnfliktōw połōnczōnych pola)

Wiynkszość przerobi instalacyje anody trefio sie, pōniywoż prawidła ôdstympu były zapisane za "typowe X metrōw" bez rozwożaniołōnczynia polowe, ôdciyncia CWC i kōntakt ze urzōndzyniym. Pōniższe prawidła pōmogajōm utrzimać ukłod budowy na ruł pokrytyj CWC przi zachowaniu intyncyje projektowyj CP.

Prawidło układu	Czymu je to ważne na rule pokrytyj CWC	Jak to podać na PO / rysunkach
Trzimaj anody poza strefami pokrywanio połōnczyń polowych	Połowe połōnczynia potrzebujōm czystego dostympu do spawanio, NDT i pokrycio połōnczyń polowych; anody w pobliżu tworzōm kōnflikt miyndzy przestrzyniōm i pokryciym	Brak anod w ôbrymbie - mm/m ôd stref spawanio polowego / ôbwodu (ôdległość na projekt projektu)
Trzimaj anody daleko ôd betōnowych-wolnych kōńcōw / przechodōw kōńcowych	Krańce CWC sōm nojwyższōm strefōm ôbsugiwanio i reparacyje; złe umiyszczynie zwiynkszo rozrywanie i spowolnio dopasowanie-up	Brak prziłōnczynio anody w przechodzie CWC i dugość kōńcowo wolno ôd betonu - (dugość ôdciyńcio stanu podle specyfikacyje)
Definiuj strefy kōntaktowe walca/napiyncia za "no-go"	Walce/żōlki mogōm gnieść kable abo uderzać w ciała anody w czasie ciōngniyńcio-w/włożynio	Brak anod w pasmach kōntaktowych urzōndzyń (zidyntyfikowane metodōm lay)
Unikaj ôpor, zakrziwiyń i pōnktōw ôbsugiwanio wysokich-naprziciynżyń	Zaciski, szlingy i ôpory czynsto lōndujōm w bliżu zakrziwiyń/pōnktōw ôpory; anody tam sōm piyrsze trafiōne	Brak instalacyje anody w ôporach/zakrziwiōnych/pōnktach dźwigniyńcio ôbsugi (podle rysunku)
Traktuj ôdstymp za "intyncyjo projektu + kōntrola kōnstrukcyjności"	Ôdstymp CP musi społniać projekt, ale ôstateczne umiyszczynie musi przetrwać budowa	Ôdstymp na projekt CP; ôstateczny ukłod, co mo być zweryfikowany podle kartki połōnczōnyj i planym ôbsugi przed pokryciym/wysyłkōm

Skōntaktuj sie teroz

FAQ

P 1 - Jak zapobiygać problymym elektrycznym, kej anody sōm instalowane na rułach pokrytych betōnowym wogōm?

A: Dloruły pokryte betōnōm, plan instalacyje winno zawiyrać przepisy, co zapobiygajōmkōntakt elektryczny miyndzy anodami a betōnowym zmocniyniym, a to winno być rozwiōnzane w IPS/ITP. (Wytyczne DNV ôdnoszōm sie do tyj potrzeby ruł pokrytych betōnym i wiōnżōm je z planowaniym procedur/inspekcyje.)

P 2 - Co winna ôbyjmować procedura instalacyje anody?

A: akuratneprocedura instalacyje anodyje zwykle zapisowano jako gotowo sekwyncyjo roboty IPS/ITP-, kero ôbyjmuje ôdbiyranie/ôbsuga/przechowowanie anod, szczegōłowe rysunki instalacyje (z tolerancyjami), kōntrola/testowanie mocowanio i dokumyntacyjo zopisōw. To podejście "procedure spec" je klarownie ôkryślane we wytycznych DNV do rułocugōw podwodnych.

P 3 - Jake dokumynta winny przichodzić z instalacyjōm anody (do przijmowanio i ôbrōtu)?

Kej je to ôkryślōne w PO/ITP, typowe pozycyje ôbrotu ôbyjmujōm:as-wykŏz/ID lokalizacyje zbudowanych anod, lista kōntrolno kōntrole instalacyje/mocowanio, jak tyż wszyske wymoganezopis testōw ciōngłości/ôporuplus protokoły reparacyje/re-testu pokrycio, jeźli reparacyje były przekludzōne. Wytyczne dotyczōnce sztandardōw kładōm nacisk na utrzimanie rysunkōw instalacyjnych, inspekcyje/testowanio i zopisōw jako tajla udokumyntowanego pakietu.
